當我們配置一臺20KwUPS電源時應該配置多少塊蓄電池呢?其實蓄電池的數量配置是沒有一定的。UPS電源配置蓄電池時，應了解用戶需要在斷電后UPS電源能夠持續供電多長時間，在根據續航時間來計算UPS電源總共需要配置多少塊蓄電池的數量。然后在以UPS主機的直流輸自入電壓。因?yàn)槊恳粔K電池的電壓是12V。所以用主機的直流電壓除以12就等于所需配置電池的數量。

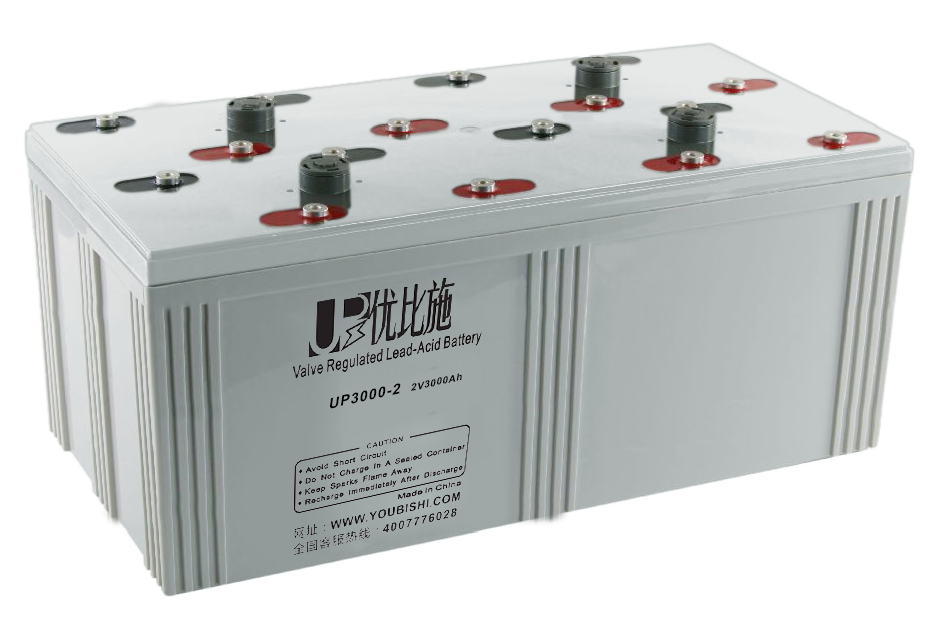

20kw ups電源需要電池?cái)?shù)量

例如一臺直流電壓為384VDC 功率為20KW的UPS電源他的電池組單組數量應為(384v÷12v=32節)，又例如一臺直流電壓為192VDC 功率為20KW的UPS電源他的電池組單組數量應為(192v÷12v=16節)

如果20KW ups電源需要斷電后持續供電3小時應該配置多少塊蓄電池呢?首先我們要計算出蓄電池單節容量，下面我們來看一下UPS電源配置蓄電池的技術公式。

UPS電源配外置蓄電池公式

C=(P*T*P.F.)/(K*V*η)

注：C→所需配置的電池單節容量(單位AH)

P →負載功率(單位VA伏安)

T→備用時間(單位h小時)

P.F.→UPS電源的輸出功率因數(UPS一般為0.8)

K→蓄電池放電系數

V→UPS額定直流電壓(單位V伏)

η→ 電池逆變效率，一般為0.88~0.94(實際計算中可以取0.9)

.以192VDC 功率為20KW的UPS電源延時180分鐘為例：

已知：192VDC 功率為20KW的UPS電源單組電池節數N 為16節，功率因素P.F.為0.8,逆變器效率η為0.9,

根據：C=(P*T*P.F.)/(K*V*η)計算得出

UPS電源所需=標稱功率20000VA*3小時*0.8功率因數÷(0.9效率*0.6放電系數*192V UPS所需額定直流電壓)≈400AH

根據：?jiǎn)喂?jié)電池的標稱容量= C

單節電池標稱容量≈400AH

電池組的總?cè)萘?asymp;400AH×16節=6400AH(UPS 192v÷電池12v=16節)

常規電池型號規格一般為100AH - 120AH - 150AH - 200AH

電池所需數量6400AH÷100AH≈64節

電池所需數量6400AH÷150AH≈48節

電池所需數量6400AH÷200AH≈32節

以384VDC 功率為20KW的UPS電源延時180分鐘為例：

已知：384VDC 功率為20KW的UPS電源單組電池節數N 為32節，功率因素P.F.為0.8,逆變器效率η為0.9,

根據：C=(P*T*P.F.)/(K*V*η)計算得出

UPS電源所需=標稱功率20000VA*3小時*0.8功率因數÷(0.9效率*0.6放電系數*384V UPS所需額定直流電壓)≈200AH

電池組的總?cè)萘?asymp;200AH×32節=6400AH(UPS 384v÷電池12v=32節)

常規電池型號規格一般為100AH - 120AH - 150AH - 200AH

電池所需數量6400AH÷100AH≈64節

電池所需數量6400AH÷200AH≈32節

以上就是優比施小編為大家提供的20kw ups電源需要配多少塊電池的大致計算方法，希望能夠?qū)Υ蠹姨峁┯杏玫膸椭?/span>
