ups不間斷電源的原理概括性的說是在市電正常情況下進行穩壓將市電供應到負載，當市電斷電時，會立刻通過逆變器將鉛酸蓄電池轉換成交流電供應到負載設備，這個期間是不間斷，且負載設備可以實現不停歇持續性運行。

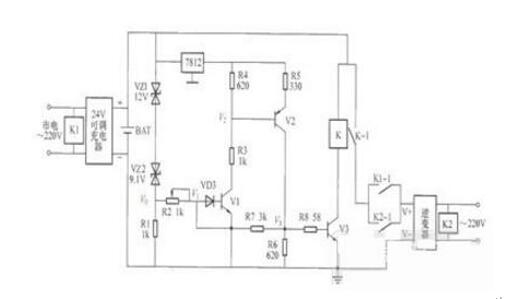

ups不間斷電源電路原理可以參考以下電路圖：

電路在常態下的時候，市電一般在220V會給鉛酸蓄電池進行充電，當充滿時就會停止充電。在充電的同時ups不間斷電源內的繼電器K1進行吸合，而R1與VZ2和VZ2對鉛酸蓄電池進行采樣，這個分壓采樣為+24V。

采樣使V1在一個線性放大狀態，這個過程的實現是通過Vo對R2、VD3加到V1基極，從而讓V2、V3可以達到一個深度飽和狀態。

直流控制繼電器再對K吸合，+24V電壓在此時會通過K和K1送至逆變器V+端，這樣一來逆變器就會處于工作狀態，從而就會輸出220V正弦波電壓，在這時自鎖繼電器K2就會吸合。

當市電斷開之后，也就是市電停電時，K1就會自動斷開，當初的+24V輸入電壓保持不變，K繼續吸合。但K2具備自鎖功能，+24V會持續送至逆變器。

在達到一定時間之后，蓄電池的電壓就是開始處于下降一個過程，Vo也會跟著下降，那V1導通就會變?nèi)趿恕５玍2會升高，當升到一定值時，也就是鉛酸蓄電池電壓降低到22V的時候，V2就會將飽和狀態進行退出，進入一個線性放大過程。

此時，V3就會快速的下降，V3將通過R7進行反饋到V1基極，這就形成了V2持續升高，這樣一來就行了一個“雪崩”的過程。

當V2和V3快速停止時，K就會斷開了，ups蓄電池送到逆變器的+24V直流電就會被切斷，此時的逆變器就停止了運行。

在這一個過程實現的同時，K2是斷開，由于逆變器停止工作后，蓄電池內的電動勢作用，也會隨機快速恢復到24V電壓，就會與往常一樣，V2、V3飽和，K吸合。

這時，由于K1和K2處于一個斷開狀態，輸出的+24V是無法到逆變器那里，逆變器沒有運行，就起到了保護鉛酸蓄電池作用。等到市電正常時，K1就會吸合，這時逆變器也就恢復了運行，達到充電器給蓄電池充電。

在ups電壓運行的整個原理當中，主路、旁路、電池這些電源輸入裝備是不看或缺的，畢竟ups電源的主要亮點是斷電時實現了不間斷供電能力。

在市電正常的時候，ups電源能夠把交流電改變成直流電，接著通過逆變器讓直流電變成交流電，而且這個輸出的交流電是一個穩定且無雜志，給后面的負載使用是非常好的，讓精密設備不收電流波動可以不間斷的持續穩定運行。

當市電斷開時或者說是頻率不正常了，ups電源就會讓鉛酸蓄電池啟動輸出，ups電源內的整流電路會自動切斷。把鉛酸蓄電池輸出的直流電通過逆變器轉化成穩定的交流電，持續給負載設備使用，這也就是ups不間斷電源的主要原理。
