ups不間斷電源的功能就如字面意思一樣，負載設備運行中突然遇上斷電后依然能夠不間斷的運行，也就是不停機的運行，這樣的作用具有很大的實際性價值。而不間斷電源ups的原理來說，我將從工作原理敘說，這樣大家相對容易理解。

不間斷電源ups的功能：

不間斷電源的保護功能首先體現在對市電源的穩壓上。UPS的輸入電壓范圍比較寬，一般在170V到250V之間，而輸出電源的質量相當高。備用UPS的輸出電壓為5%~8%，輸出頻率穩定在1Hz。

在線不間斷電源輸出電壓穩定在3%以內，輸出頻率穩定在0.5Hz.市電正常時，UPS電源相當于交流市電穩壓器;同時商用電源給蓄電池充電，也相當于充電器。

在突然斷電的情況下，UPS自動切換到電池供電，使電腦保持正常運行，保護軟硬件不受損壞。

目前市場上可以買到的UPS電源種類繁多，輸出功率從500VA到3000kVA不等。持續關注上海優比施電子科技有限公司網站ups88.net，了解更多知識。

當有市電源提供給不間斷電源時，不間斷電源對市電源在電壓穩定后(2205%)為計算機供電。此時的UPS是交流市電穩壓器，也給內部電池充電。

因?yàn)閁PS設計的不同，UPS的范圍也不同。UPS輸出電壓在10-15%范圍內的變化一般是電腦正常使用電壓。當市電異?；蛑袛鄷r(shí)，UPS立即通過逆變轉換將內部電池的電能供應給計算機系統，以維持計算機系統的正常運行，保護計算機軟硬件不受損失。

UPS不間斷電源工作原理：

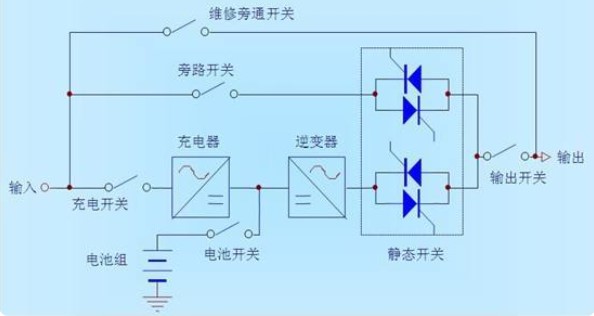

UPS一般由整流器、電池、逆變器、靜態開關和控制系統組成。通常使用在線不間斷電源。首先將市電輸入的交流電源轉換成穩定的DC電源，供給蓄電池和逆變器，再由逆變器轉換成穩定、純凈、優質的交流電源。

它可以完全消除輸入電源中可能出現的任何電源問題(電壓波動、頻率波動、諧波失真和各種干擾)。工作原理框圖見圖：

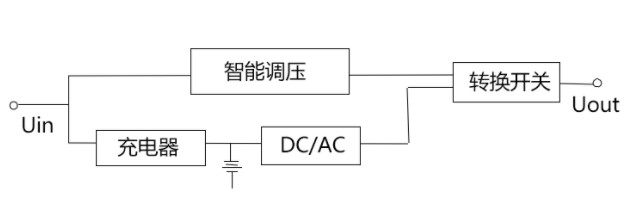

一、后備式UPS不間斷電源的工作原理

當市電源正常情況下，一路市電通過整流器給蓄電池充電，另一路市電經自動穩壓器初步穩定后吸收部分電網干擾，再通過旁路開關直接供給用戶。此時，電池處于充電狀態，當知道電池已滿時，變?yōu)楦?dòng)狀態。

當電網電壓或頻率超過UPS的輸入范圍時，即異常情況下，交流輸入被切斷，充電器停止工作，電池放電，逆變器在控制電路的控制下開始工作，使逆變器產生220V和50Hz的交流。此時，不間斷電源系統被轉換成電池逆變器，繼續向負載供電。

特點：結構簡單，價格低廉，噪聲低，但大多數時候，負載得到的是一個“低質量”的正弦波電源，稍有穩壓。轉換時間長，備用UPS不間斷電源的逆變器工作不頻繁，在不掌握逆變器動態的情況下容易形成隱形故障。并且適用于不是很重要的單臺PC。

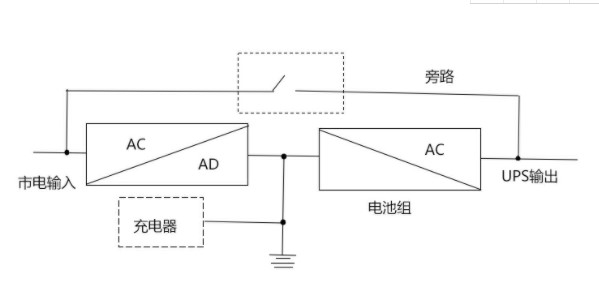

二、在線式不間斷電源的工作原理

運行方式為“市電與用電設備隔離，市電不會直接給用電設備供電”，但到達UPS時會轉換成直流電，然后再分成兩路，另一路切換回交流電給用電設備供電。當市電質量不穩定或停電時，電池會從充電切換到供電，再切換回充電，直到市電恢復正常。“UPS用電的全過程都涉及到全過程”。

其優點是輸出的波形和市電是同一個正弦波，純凈無噪聲，不受市電不穩定的影響?？梢怨┙o“感性負載”，只要UPS的輸出功率足夠，就可以供給任何使用市電的設備。

ups不間斷電源(UPS)始終保持其逆變器工作狀態，通過電路將外部交流轉換為DC，再通過高品質逆變器將DC轉換為高品質正弦波交流輸出到計算機。

在線UPS在供電條件下的主要功能是穩壓和防止無線電波干擾;在電源故障的情況下，備用DC電源用于向逆變器供電。

由于逆變器一直在工作，不存在換時間的問題，適用于對電源要求嚴格的場合。在線式UPS電源的優點之一是供電時間長，通常幾個小時，有時長達十幾個小時。

三.在線交互式不間斷電源的工作原理

當市電正常時，在線交互式不間斷電源為負載提供改善的市電。當市電出現故障時，負載可以完全由電池供電，然后由逆變器供電。在線交互式不間斷電源中有一個雙向，既可以用作逆變器，也可以用作充電器。在線交互式不間斷電源根據輸入的市電通過增減電壓或逆變來調節輸出電壓。
