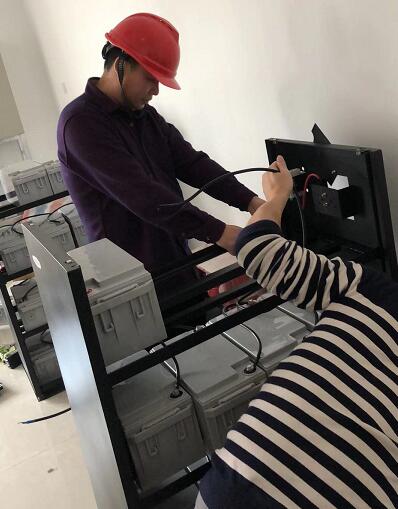

電池是有正負極的，這個環節不用弄反了，紅色是正極，那么黑色就是負極，然后電池連接在電池箱中(這里是直接串聯)，也就是說，電池的正極連接到另一個電池的負極上。最后，將有一條、兩條導線連接到電池放電端口。避免出現短路和進了大量的水分，電池的進水是不會影響電池的性能。電解質的導電性能很弱，但必須是干燥，否則會使電池極度脫落，電池被損壞了。

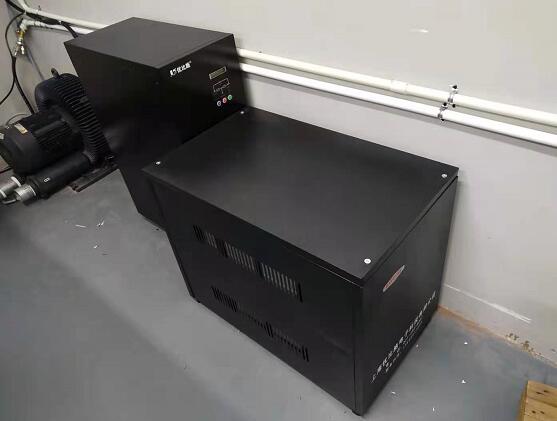

將大功率UPS電源的三孔插頭插入市場供電插頭，打開UPS電源開關，使UPS電源正常工作。然后將諸如計算機主機和監視器之類的電源插頭插入U(xiǎn)PS電源機身后面的插座內，然后逐個啟動。

大功率ups不間斷電源跟電池接法：

1、選擇UPS導線是非常重要的，如果您的選擇不正確，它將導致跳閘和影響電池的使用。 10kWUPS建議使用6平方電線，如果小于10kW的最佳使用4平方電線需要銅芯。

2、安裝UPS電源最重要的事情是將電池連接正確不要錯誤，即正極連接到負極以連接每個電池。然后引出兩個電源線，一個正極和一個負極連接到空氣開關。

3、連接到UPS主機的電池電源線可以制成連接到UPS主機上的插頭，例如，智能插座作為參考。

4、連接到主機輸入將有兩種形式：城市電力輸入和電池輸入城市電力輸入是220V或380V電源，分為火線和零線。

5、電池連接到主機，電池連接到主機是正負連接，電池正極連接到主機正極還有負及是連接到主機負極，記住不能連接錯誤導致短路。

6、輸入訪問設備的輸出端可以訪問設備的電源，即我們需要自動穩定電壓的主機，避免因電壓沖擊而對儀器造成的損壞。

大功率ups不間斷電源跟電池接線步驟：

①、確定UPS需要連接多少直流電壓。

②、電池連接或并聯所需的電壓弄清楚。

③、有基礎電工的嘗試，且認識正負極。

④、每個電池組中每個電池的連接方式為串聯，千萬不要弄成并聯了。

⑤、每組電池與每組其他電池(即：組與組)之間的連接也是并聯的。

⑥、嚴禁將不同組別的電池連接在一起，不管是并聯還是串聯。

大功率ups不間斷電源接線圖(作為參考不作為標準)：
