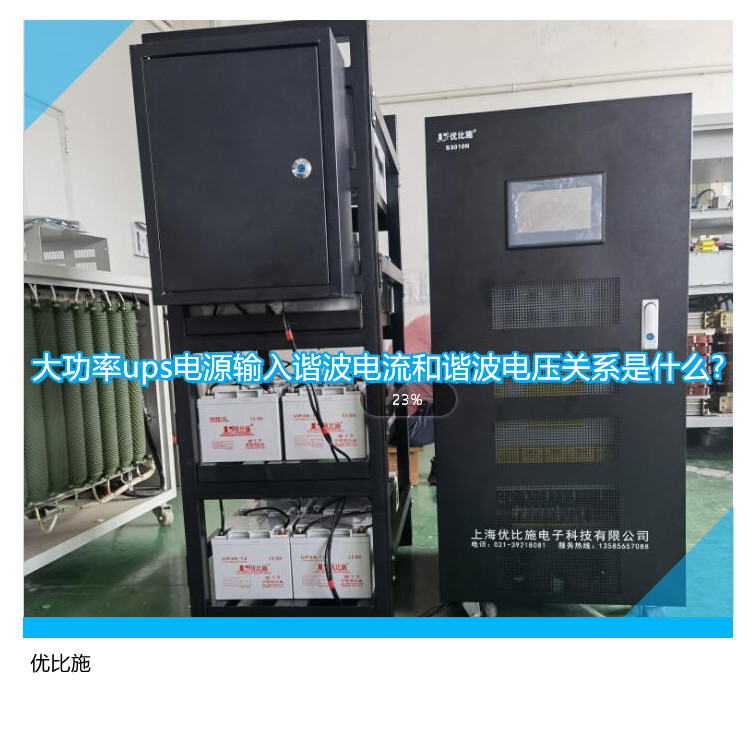

大功率ups電源輸入諧波電流是由設備或者相關系統進行引入的非非正弦特性電流，對于諧波電流和諧波電壓兩者之間的關系今天我們整理了相關資料，希望對大家有所幫助，對于ups電源或ups電池是可以直接咨詢我們優比施廠家，廠家直接對接終端更放心。

諧波電流與諧波電壓關系的問題：

1.50赫茲正弦交流電壓在負載上產生五次諧波的機理。根據公式，不存在五次諧波的產生，但在實際中會檢測到五次諧波。如何生成?

2.實驗中發現，有時當諧波電流達到一定水平時，電壓也會產生諧波，用APF補償諧波電流后，電壓波形會恢復得很好。然而，有時諧波電流存在，電網的電壓波形沒有失真。那么諧波電流和諧波電壓之間有必然聯系嗎?線路參數和變壓器有影響嗎?

3.為什么35kV-10kV配電網通常使用630變壓器而不是650變壓器?

諧波電流與諧波電壓關系的求解：

1.這和第二個問題有關。非線性負載的諧波電流會引起電源電壓的諧波電壓。

2.第n次諧波電壓與第n次諧波電流的關系如下(請參考配電手冊)。因此，負載產生的諧波電流會影響電源電壓的諧波。短路容量越大，諧波電流的影響越小。短路容量由系統短路容量和變壓器高壓側的變壓器參數決定。高壓側短路容量越大，變壓器容量越大，低壓側整體短路容量越大。

3.標準要求變壓器容量水平。比如20kV配電變壓器，有標準GB/T25289-2010，250kVA以上容量有以下要求，所以沒有650的都是630。

對于負載上工頻交流電加檢測到的5次諧波，只要是線性負載，就不會產生諧波。如果有，那就是檢測錯誤。我們先不談非線性負載，它會產生諧波。

對于第二個問題，你必須考慮系統側諧波阻抗的存在。如果電網強大，即使電流畸變，PCC的電壓畸變也很小，但如果電流畸變，電壓就會畸變。
