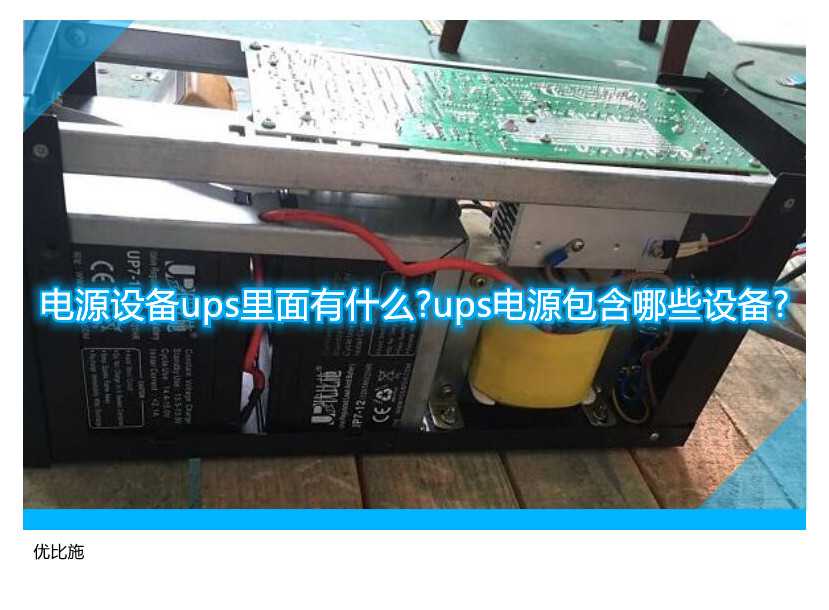

ups電源是電源設備當中的一類，ups不間斷電源包含了蓄電池、顯示屏、機箱、電源、主板、逆變器、旁路開關、整流器等等，對于ups電源設備來說，我們在對報廢的小型ups電源拆解開來可以了解到，對于工業領域ups電源的有些不同，畢竟用處是不同的，對于ups電源包含的設備在以下內容當中會涉及到，相對于ups電源或ups電池是可以直接咨詢我們優比施廠家。

在結構上，UPS電源可以主要由整流器、逆變器、旁路開關、儲能器、蓄電池和電路控制芯片組成。

1.整流充電器

整流充電器可以將市電或發電機的交流電源轉換為直流電源，為逆變器和電池提供能量。其性能直接影響UPS輸入規格。它主要有兩個功能:一是將交流電源轉換成直流電源，經過濾波后提供給負載設備或逆變器;另一種作為電池的充電電壓，就像充電器一樣。

晶閘管整流器具有輸出容量大、可靠性高、工作頻率低、濾波量大、噪聲大等優點。適用于低輸入電壓、高功率的UPS電源。

二極管IGBT組合整流器具有工作頻率高，功率因數校正功能，濾波體積小，噪聲低，可靠性高，適用于中小型電源UPS電源。

2.逆變器

逆變器主要由濾波電路、控制邏輯和逆變橋組成。

逆變器是將市電整流的直流電源或電池的直流電源轉換為電壓和頻率相對穩定的交流電源。逆變器的性能好壞直接影響UPS的輸出性能。IGBT逆變器工作頻率高(20kHz)，濾波器體積小，噪聲低，可靠性高。

3.旁路開關

旁路開關設計的目的是提高UPS不間斷電源系統的可靠性，能夠承受瞬態過載或短路。UPS逆變器采用電子器件。例如IGBT管道過載容量只有125%。當UPS供電系統過載或短路時，UPS電源自動轉旁路供電，保護UPS逆變器不過載損壞。

UPS供電系統轉旁路供電后，由市電直接向負載供電。由于市電的系統容量可以提供足夠的時間使過載或短路的斷路器跳閘，旁路開關自動切換回逆變器，并在過載或短路消除后繼續為其他負載供電。
