隔離變壓器和ups電源配合使用得看時什么ups電源，如果不懂可以咨詢所買產品的廠家。這里我也會說一些相關知識，而且并不是所有的ups電源都需要將隔離變壓器進行配合使用的。所以，我這里所整理的內容是爭對ups電源可以與隔離變壓器進行配合使用的。

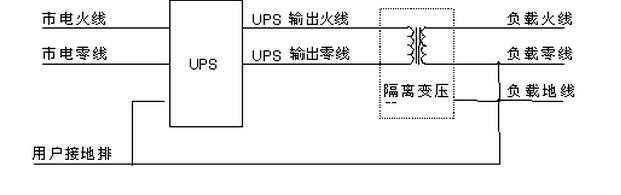

對于中小功率UPS，增加三相輸出隔離變壓器的接線方式：

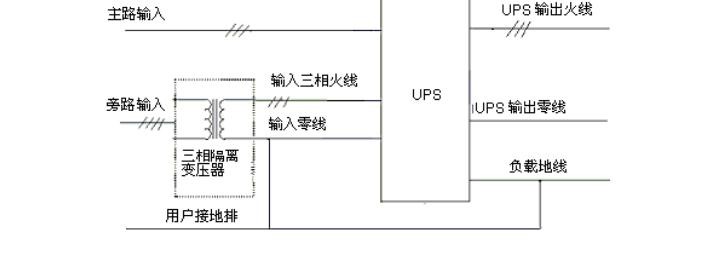

對于大功率三相不間斷電源，增加三相旁路輸入隔離變壓器的接線方式：

主要功能是防雷和和防市電擊。不用說只有幾條連接線，沒什么好注意的。如果是三相注意相，也有零火線。只是別接錯了。不間斷電源啟動時，測量相位和電壓。

另外，有些工廠一般在從電站進電時安裝變壓器，一般不安裝在UPS前面，而是安裝在UPS和負載之間。而且只由高頻機UPS安裝，不需要工頻安裝，防止負荷啟動和關斷沖擊UPS。

UPS主電路可以輸入三根火線，只有維納整流要A、B、C、N，普通相位控制或高頻PFC整流只需要三根火線。一般來說，輸出端的隔離變壓器是DY變壓器，A、B、C進，A、B、C、N出，可以把輸出的N接PE，你說的問題就解決了。

DCS要求零地電壓為0，但實際上國標(GB50174-2008)要求在2V以下，高零地電壓可能會影響數據傳輸，增加誤碼率。

隔離變壓器和不間斷電源在不間斷電源中作用：

1.在UPS電源中，如果三次諧波和干擾信號嚴重，隔離變壓器可以去除三次諧波，減少干擾信號。

2.使用隔離變壓器可以產生新的中性線，避免因電網中性線不良造成的設備異常運行。

3.隔離變壓器可以防止非線性負載的電流畸變影響交流電源的正常運行，污染電網，起到凈化電網的作用。

4.隔離變壓器輸入端的采樣，使非線性負載電流的畸變不影響采樣精度，起到一個能反映實際情況的控制信號。如果負載不平衡，不會影響穩壓電源的正常工作。
