ups不間斷電源的種類有很多，面對不同場合的需求性所使用的系列和型號也都不同，畢竟它有后備式ups電源、在線互動式ups電源和在線式ups電源等。這三種的工作原理都是大同小異，雖然這么說但是還是有很大區別性，下面我們就來看看后備式ups電源工作原理。

后備式ups電源工作原理：

后備類型，也稱為是一種非在線不間斷電源(Off-LineUPS)，它只是UPS。一旦市場電力質量不穩定或停電，市場電力就會向用電設備停止供電。城市電力的電路將自動切斷電池的直流電，并將其轉化為交流電源(BateryMode)，直到市場恢復正常。

只有當市場停電時，UPS才會干預電源，但直流電源轉換的交流電是僅限于計算機和監視器等電容負荷的方波。市電正常時則市電經穩壓后直接輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器不工作。

當城市電力正常時，市場電力在穩定電壓后直接輸出負荷，整流器將交流電力轉化為直流電力，此時逆變器不工作。

當城市發生故障時，電池由逆變器提供動力輸出負載，這個開關時間在4到10毫秒之間。

當輸入電源不符合要求時，可由電池供電。在大多數情況下，城市電力被負載。

當市場電力正常時，電池通過簡單的穩壓濾波充電。當停電時，逆變器將電池提供的直流電轉化為穩定的AC輸出供電設備。由于逆變器在正常情況下不工作，所以只有當市場停電電池被釋放時，UPS才被稱為后備UPS。

備用UPS電源主要適用于低供電質量的市場電波。后備UPS開關時間一般小于10mm，不適用于關鍵電源無法中斷的地方。然而，切換時間很短，一般計算機或電氣設備本身的開關電源供應器應在停電時保持約10毫秒。由于這種切換時間，電氣設備通常不會有問題。

后備式UPS電源優缺點說明：

優點：體積小，效率高，運行成本低。由于逆變器處于非工作狀態，所以后備UPS的電能轉換效率非常高，電池的壽命一般為3~5年。

缺點：負載與在線供電系統之間沒有真正的隔離;長期缺乏真正的靜態開關，這意味著將負載轉換為逆變器需要很長時間。雖然在某些應用程序中可以接受這種轉換時間，但其性能不能滿足大型或復雜的敏感負荷要求;輸出電壓不能調整。輸出頻率取決于交流電源的頻率，不能進行調整。

當電網供電失效時，從電網供電到逆變器的電源有很長的轉換時間。這種轉換時間對于具有較高電力質量要求的設備來說是非常重要的。此外，由于后備UPS電源的逆變器不經常工作，很難掌握逆變器的動態狀態，很容易形成隱藏的故障，備用UPS電源一般用于一些非關鍵的小電源設備。

后備式UPS電源原理示意圖：

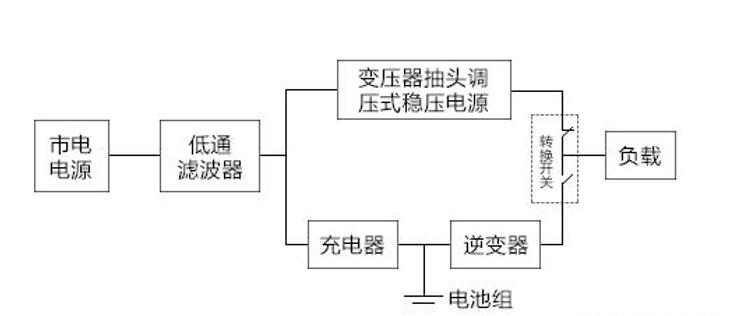

(原理圖一)

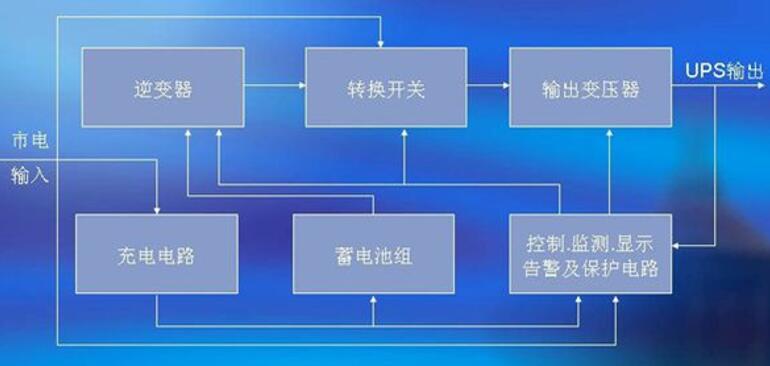

(原理圖二)
