逆變器種類有集中型逆變器、組串型逆變器、微型逆變器、功率優化器等，不過在ups電源中常用的是推挽變換器、半橋逆變器、全橋逆變器、雙向變換器等，如果想知道自己使用的ups電源配備的是哪種的話，是可以咨詢廠家的。

逆變器工作原理電路圖：

1.直流變換器

DC逆變器相對來說比較簡單、也是一種基本的逆變器，主要用于后備UPS。分為兩種：自激和他激。

(1)自激式推挽變換器

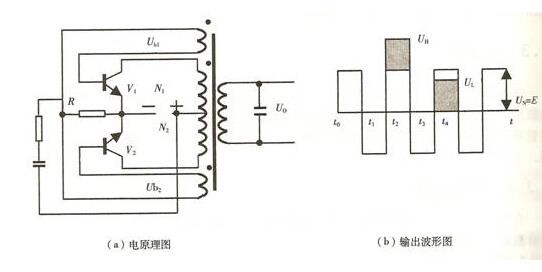

圖為自激DC推挽變換器電路所謂自激是指UPS在沒有外部觸發信號的情況下，通過自激振蕩輸出交流電壓，其交流電壓波形如圖所示為方波，UN是電源電壓e為額定值時的輸出條件(陰影部分除外)。

自激DC變換器器電路主要用于電壓穩定性不高但不能斷電的地方，如冰箱、應急照明用白熾燈、高壓鈉燈、金屬鹵素?zé)舻?。許多供電條件差的農村居民也用這個電路作為不間斷電源。由于其電路簡單、價格低廉、可靠性高，也很受歡迎。

(2)它激式推挽變換器

由于自研的激式推挽轉換器不能滿足穩定輸出電壓的要求，其激式推挽轉換器得到了廣泛的應用。所謂的“其他激勵”是指電路的振蕩操作是通過外部控制信號的激勵來實現的。

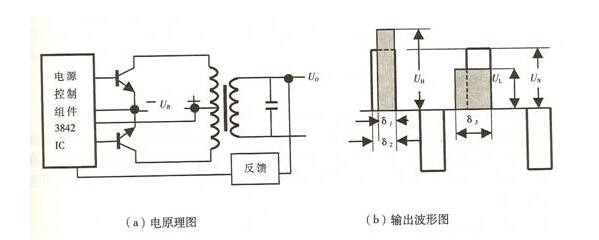

圖為其激式推挽DC轉換器電路的原理圖從圖中可以看出，之前來自激式推挽轉換器的基極反饋繞組已經取消，替代其功能的環節是功率控制元件ic，前期采用TDA1060，后期采用LM3842或LM3845等。

2.橋式逆變器

橋式逆變器之所以得名，是因為它的電路結構與“惠斯登”和“電橋”非常相似。因為要求輸出電壓穩定，所以故橋逆變器的觸發方式幾乎都是其他激勵。

在線式UPS多采用橋式逆變器，因為它比推挽變換器更有優勢。

比如推挽變換器功率管上的電壓是電源電壓的兩倍，使得狀態轉換時的過沖峰值甚至更高，不僅增加了器件的成本，而且由于功率管工作電壓的提高，降低了其輸出容量，所以多用于后備UPS。

橋式逆變器克服了這些缺點，電路根據不同的要求分為半橋逆變器和全橋逆變器。

(1)、半橋逆變器

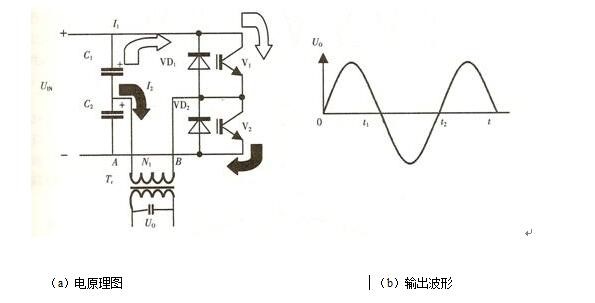

其實所謂半橋逆變器的電路結構也是橋式的，不同的是兩個橋臂上的器件不同。圖為半橋逆變器的結構和電氣原理圖。圖是其電氣原理圖，圖是其輸出波形圖。

從圖中可以看出，電橋左側由電容組成，右側由功率管組成，輸出端位于兩個電容和兩個功率管的連接點之間。

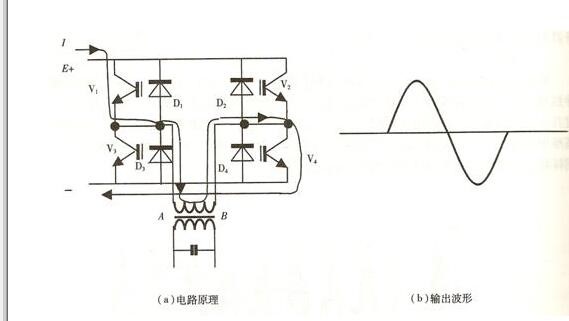

(2)單相全橋逆變器

上述半橋逆變器的優點是工作電壓比推挽變換器低，但由于一個橋臂由電容組成，其輸出功率不會很大。因此，當輸出功率高于500伏安時，一般采用全橋逆變電路結構。

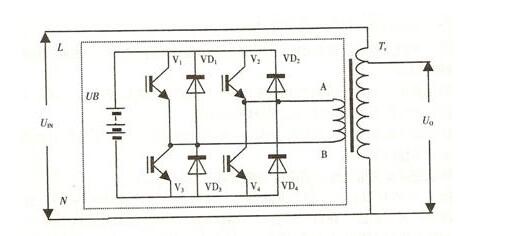

全橋逆變器的電路結構分為單相橋和多相橋單相橋多用于低功率單輸入單輸出UPS，一般在10kVA左右。特殊情況下，比如三輸入單輸出UPS，也有大功率的，比如30kVA以上。然而，在大功率時，通常采用三輸入三輸出的全橋逆變器電路結構。

3.三相橋式逆變器

在高功率的情況下，例如10kVA或更高，經常使用三相橋逆變器。三相橋逆變器分為三相全橋和三相半橋，兩種，均用于UPS。下面我們分別介紹一下。

(1)、三相全橋逆變器

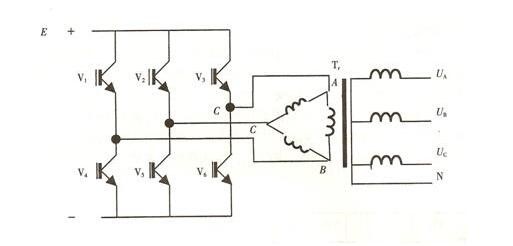

三相全橋逆變器的電氣原理圖如圖所示。從圖中可以看出，三相全橋由六個功率管組成，這種結構的UPS逆變器后面一般有一個隔離變壓器Tr。

這是因為普通用戶多采用380V/220V三相四線制，而220V是火線和0線之間的相電壓。

但是三相全橋逆變器的三條輸出線都是火線，因此三相三線制必須通過“D-Y”變壓器轉換為三相四線制。這種變壓器大部分只是普通的電力變壓器，只能隔離工作電壓和側電壓，不能隔離干擾。

它的工作原理與單相全橋，的相同，即兩根管子同時接通。它們的導電對是：V1V5、V1V6、V2V4、V2V6、V3V4和V3V5。脈寬調制波經過濾波后，可以得到如圖9所示的三相全橋逆變器輸出波形UOUT。

(2)三相半橋逆變器

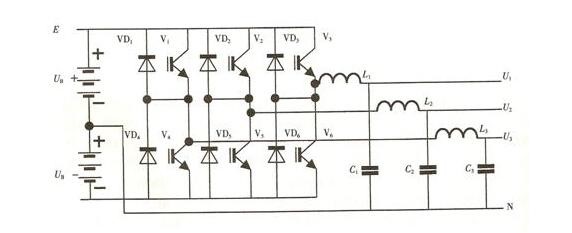

為了減少三相負載不平衡造成的三相輸出電壓的差異，半橋電路是一個很好的解決方案，這是三相半橋逆變器的電氣原理圖，如圖所示。

從這個電路可以明顯看出，電路的功率管沒有增加，而是電路換了一個新的連接。雖然沒有增加功率管，但增加了一節電池。這樣的變化讓UPS真正具備了適應三相負載100%不平衡的能力。

(3)雙向變換器

逆變器的概念來源于三口在線交互式UPS。因為在這些不間斷電源的結構中取消了單獨的輸入整流器/充電器。整流器/充電器和逆變器的所有功能都由雙向轉換器完成。
