配電箱上的at代表的是雙電源是自動切換的箱柜，對于這方面來說，我們?cè)谂鋫鋟ps電源的時候是經常性遇上配電箱的，對于電路來說我們需要專業人士進行操作，包括安裝ups電源，因?yàn)槠渲须娐沸枰Ｕ习踩訉?duì)，對于ups電源或ups電池是可以直接咨詢我們優比施廠家進行采購。

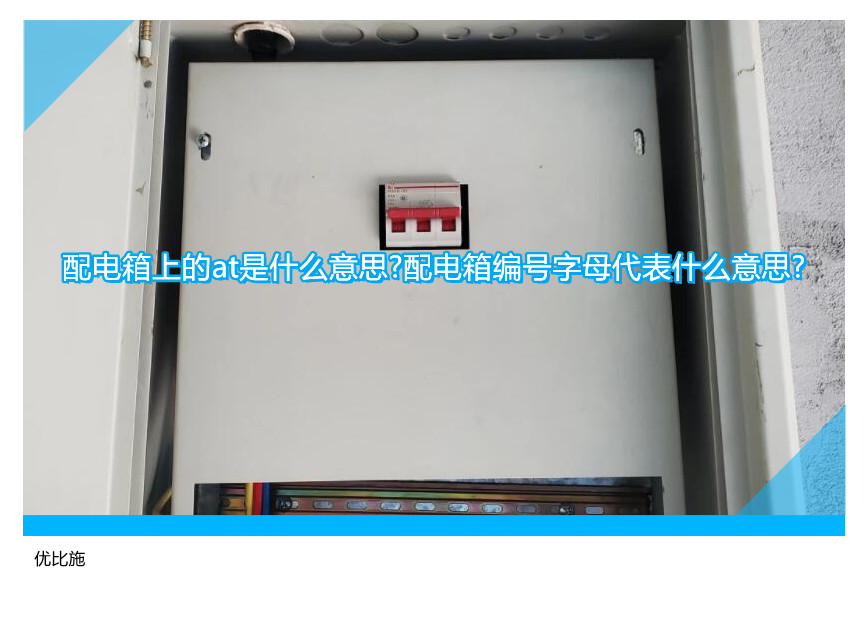

配電箱上的at是什么意思?

AT指雙電源自動切換柜，1AL1代表1樓1號照明箱L代表照明。

配電箱是數據中的海量參數，一般構成低壓配電箱。要求將開關柜、測量?jī)x表、保護電器和輔助設備按照電氣接線組裝在封閉或半封閉的金屬柜或屏框內。正常運行期間，可通過手動或自動開關打開或分?jǐn)嚯娐贰?

配電箱的數字字母是什么意思?

配電箱里確實有很多信。你應該熟悉這些字母的基本含義，才能更準確地知道配電箱系統圖的含義。網上查了一些資料，發現配電箱里的信太多了。

先說幾個基本字母：GCK、GCS、MNS是低壓抽出式開關柜;GGD、GDH、PGL為低壓固定式開關柜;Xw綜合配電箱;ZBW箱式變電站;XL、GXL低壓配電柜、施工現場箱;這些是配電箱最基本的字母含義。樹教育電氣設計師在線教學網絡課程!

配電箱主要是將開關柜、測量?jī)x表和保護電器按電氣接線要求組合在一個封閉或半封閉的金屬箱內，再構成一個低壓配電裝置。

其實它的目的是為了電路出現故障時更有利于維修。并且可以方便的控制整個電源，比如整體斷電或者整體送電，所以知道配電箱里的字母是非常重要的。

1.是對本配電箱電氣參數的描述，相當于電氣銘牌。

B4ALE5-1:本配電箱編號。B4指地下4層;ALE指應急照明配電箱;5-1，5是指本系列的配電箱數量，為第五組，1表示是本組的第一個配電箱。Pn、Kx、cos、Pjs、Ljs分別指本配電箱的電功率、需求系數、功率因數、總有功功率計算、總電流計算。

2.這是配電箱的進線。從圖中可以看出，這個配電箱是一個雙進線，有一個公共電源和一個備用電源。

3./3P25A是這個配電箱的進線斷路器。從型號上看，是施耐德T160系列微型斷路器，3P代表三極，額定分?jǐn)嚯娏鳛?5A。

4.它是一個雙電源開關。當普通電源突然發生故障或斷電時，通過雙電源轉換開關自動投入備用電源。

5.配電箱接漏電火災報警器信號線，一根RVVP-4*1.0電纜，一根20號管。

6.電表。

7.輸出電路總線。一些大的配電箱可以做母線，而小的可能做不到。8.出線回路，我們可以看到這個配電箱的出線是單相的，L2指的是B相回路

9.保險絲，保險絲是用來保護避雷器的。

10.避雷器，用于配電箱的防雷。
