嵌入式不間斷電源跟一般ups不間斷電源是有區別性，就嵌入式指的是在設備當中進行加入(嵌入)某一種設備，就是盡量去做到的意思。這樣做的主要意義在于便捷、節省成本、提升效率等眾多優勢，不過這方面的技術也是需要不斷前進的。此文字?jǐn)?shù)較多，需要十分鐘，請用心看完，不然很難理解透徹。

雖說從現如今形式來看,我國也對DSP和UPS相關領域中進行研究,并在原有的基礎上取得了一定的成績.但這些改良方式無非是讓DPS承擔了大量任務,在軟件上更是需要多個中斷程序進行全面協調,很大程度上影響了計算機的運行速度。

對此,結合實際情況,首先闡述了整個系統方案和相關技術指標,對硬件電路相關設計方案進行了全面介紹,并在原有的基礎之上,對系統控制軟件進行了相關設計,旨在對嵌入式在線式數字不間斷電源設計進行了全面研究。

1.嵌入式不間斷電源整個系統方案和相關技術指標

1.1UPS結構設計

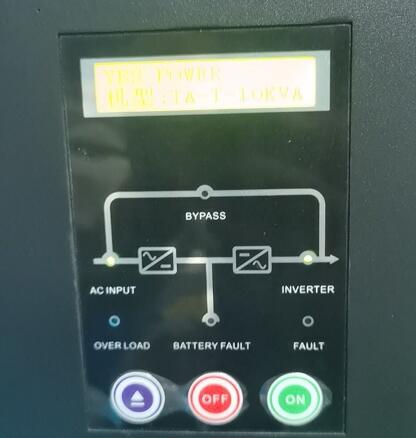

輸出UPS有兩種方式。當出現異?；蜻^載時，在市電源將直接通過旁路，經電磁干擾濾波后向負載供電。一般情況下，經過EMI濾波后，市電會經過整流-逆變路徑向負載供電。經過這樣一個過程，商用電源將從交流電變成DC電，再變成交流電。如果如果市電力公司出現異常情況，逆變器中的電池會通過升壓的方式輸出電流，為負載供電。由于采用了數字控制技術，UPS逆變器的輸出電壓頻率、幅度和波形都達到了非常高的精度，從而從根本上保證了UPS在正常工作時能夠輸出合格的電能。

1.2系統硬件的總體規劃

系統硬件主要由控制電路和電源電路組成?？刂齐娐钒ㄐ盘?hào)采樣設備、模數轉換設備、數字控制設備、外圍驅動設備、IGBT驅動電路等?？刂齐娐房梢宰龀呻娐钒澹瑳_擊波可以看成控制板。

根據供電方式，電源電路分為兩部分。當電網供電正常時，使用在市電網功率因數校正電路向負載供電。當當市電網出現異常時，其年發電量可由蓄電池產生。所以整個電流和功率因數校正電路和逆變電路作為一塊電路板，算是成功率主板。

除了保證商用電源的正常運行，電池還為相關的控制系統供電。其主要原因是當在市電源出現異常時，需要從根本上保證相關控制系統的正常運行。因此，使用電池為相關控制系統供電是一種極其可靠的方案。因此，在充電電路中，輔助電源電池升壓的電源電路在電路板上，可以看作是電池、輔助電源板和充電電源的負壓。

2.硬件電路相關設計方案

2.1有源功率因數校正電路的基本結構

有源功率因數校正電路的相關基本機制如圖3所示。根據DC/DC電路的不同，現有的有源功率校正電路可以分為三種類型：降壓、升壓和反激。

2.2動力部件相關參數的設計

功率元件的選擇是整個APFC電路的關鍵。需要在現有參數中綜合測量L\C。由于最大功率輸出的關系，要求所選元件的功率可以結合電流和電壓。值得一提的是，組件的參數對輸出的無線電波會有一定的影響，人體也是性能好不好的關鍵因素。壽命電感從根本上決定了輸入紋波電流。因此，根據限制DC紋波最小的原則，設計了升壓電感，輸出功率最大，輸入電壓最小，輸入電流最大，輸入紋波也最大。為了從根本上全面保證這種情況，輸入電流紋波應滿足相關要求。

2.3驅動電路的相關設計

驅動電路不僅要實現功率因數校正的相關功能[4]，還要有一定的保護措施，從根本上保證用戶和開關管的安全。驅動電路簡化，相關設計采用APFC集成芯片。某外企聲場的NCP1654在一定開關頻率下可以正常工作。采用CCM模式，更容易實現EMI的相關標準，可以從根本上有效控制射頻噪聲，防止其他設施造成的污染。

NCP1654通過第六引腳FB對輸出電壓進行采樣。與內部參考電壓相比，將獲得第三引腳BO收集的輸出電壓和相關差，并將其發送到內部乘法器。這樣一個步驟構成了CCM相關模式的外部調整。乘法器的輸出是比較器在內部電流中的信號，并與在第二引腳CS中獲得的電流和電壓相關性進行比較。CCM模式下的內環調整可以從根本上實現。之后，在脈寬調制中繁榮的電路將在第八支路DRV輸出端變成驅動信號，使受控電流和電壓同相。

2.4控制器電路

控制器以DSP為中心控制板設備，采用FPGADSP的結構，利用FPGA的外展成為通用接口?？刂破髦械碾娐吩饕呻S機存儲器、現場可編程門陣列和數字信號處理器組成。FPGADSP相關結構中的控制器可以很好的結合DSP運算，從根本上實現了控制算法能力和FPGA的接口可以同時驅動多個外設能力。通過科學分配兩者所承擔的任務，可以從根本上實現控制器高效穩定的相關性能。

相關雙采樣電路：電路59(楊聰錕，80小時，耦合電感的相關計算)

2.5旁路轉換電路

當不間斷電源處于正常工作狀態時，它將從逆變器電路切換到電氣負載進行供電。但值得注意的是，當UPS出現過流過載時，會自動從靜態開關切換到輸出，市電電網會直接轉換為電力負荷供電。

不間斷電源中最重要的組件是靜態開關。靜態開關除了能起到保護作用外，還是其供電方式的重要轉換器。從根本上說，電氣負載和不間斷電源的安全是有保證的。另一方面，靜態開關是逆變器電路輸出和市電旁路輸出的重要轉換器。如果逆變器輸出和旁路輸出的切換時間為0時為偶數和奇數，那么UPS將達到連續供電的效果。因此，旁路開關的相關轉換在于如何實現輸出通道的不間斷切換，同時要充分保證用戶和UPS通道之間切換的安全性。

3.系統控制軟件的相關設計

3.1主程序

主程序總體設計的根本目的是保證各系統之間功能的正常運行。為了避免運行過程中的沖突，需要及時響應系統運行過程中的相關情況。因此，在設計主程序時，不僅要充分考慮相關的系統流程要求，還要科學地衡量每個子程序的實現方式。

主程序根據相關的操作流程，要求對各個子功能程序進行合理的組織和分配。在主程序中，主要的子操作有：參數初始化、外設初始化、系統自檢、監控信號采集、運行狀態判斷等。

3.2逆變電路驅動軟件設計

本實驗詳細講解了EVB和DSP相關事件管理模塊產生的SPWM，因?yàn)槟孀冸娐返尿?qū)動需要4個SPWM信號，電池放電時需要2個SPWM信號。因此，使用EVB相關事件模塊中比較單元產生的SPWM波形進行解釋。

GP定時器3被設置為連續遞減/遞增計數模式，并通過使用周期寄存器的伊恩加載波周期來安裝。這樣做的目的是從根本上實現SPWM調制的高頻率將迫使文章定時器4被設置為連續向上計數模式。利用其溢出中間子程序的參考信號和反饋信號，逆變輸出算法和信號脈寬。通過定時設備中的相關中斷程序，可以從根本上充分適應高頻負載控制算法，將SPWM信號和載波均值調整為整數倍。利用定時器的計數周期，可以從根本上完全控制算法調整速度。

3.3逆變輸出控制模式

為了從根本上實現逆變電路輸出的交流電壓和相位和市電力的交流電壓的相對相位始終一致，最終的目的可以通過不斷調整正選擇信號來實現，從而減輕主程序中初始參考信號的自檢測，這是根據啟動時輸入的市電的頻率和相位來確定的。之后根據市電輸入的相關變化，綜合調整正選擇信號和頻率相位。

具體有兩種方法：同步調相調頻和分步調相調頻。在這兩個調整過程中，我們可以了解到，前者在鎖相速度和動態響應方面優于后者，但前者在計算復雜度方面明顯優于后者，因此需要有相對較高的計算能力作為處理器支持。本次實驗涉及的DSP系統時鐘為120MHz，可以從根本上滿足這個要求。

3.4電池充放電電路驅動軟件

電池放電過程的相關驅動也可以通過SPWM方法實現，與逆變換驅動不同，主要體現在放電和充電的過程驅動。兩者都需要不同的SPWM信號來支持。相關的實現范式與逆變電路軟件非常相似，EVB事件中的管理模塊也用于實現相關的控制。相關控制的計算方法在GP定時器4的中間子程序中執行。在這個程序中，我們只需要調整SPWM信號占用的空間比例，電池在放電操作過程中需要對相關情況進行綜合判斷，其工作模式一般在主程序中完成。

4.結論

綜上所述，本文在一定程度上完成了不間斷電源軟硬件的總體設計，并實現了具體功能。然而，本文只是對實現大功率不間斷電源系統做了初步嘗試，現在期待嵌入式再現數字不間斷電源的設計。

(1)為了從根本上全面設計更大的功率容量，需要對多不間斷電源的并聯進行全面的研究。

(2)對于上位機軟件的相關設計，可以通過PC全面檢測UPS的運行情況，并調試具體參數。

(3)對于電源電路的各個部分，需要進行深入的研究，綜合優化控制算法，使其更加精確。
