三相220v變壓器的原理圖來說懂行的人一看并不難，要是不懂的人看會有一些難度，建議自己完全懂的情況下，直接尋找專業人員進行線路連接，不然容易產生一些問題，下面我們具體來看。

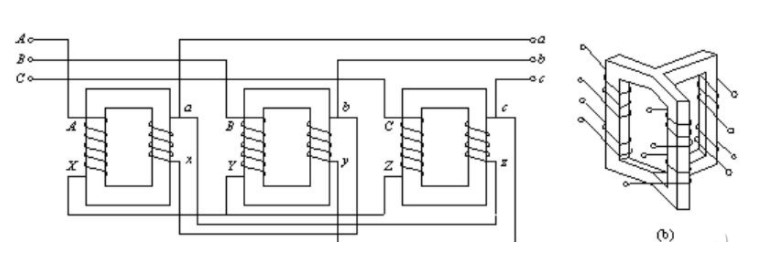

三相220v變壓器原理圖：

三相220v變壓器線路接法：

三角接法：三角接法的負荷引線是三火線和一條地線，在三火線之間的電壓是380V，在任意一火線對地線上都是220V;

形接法：Y形接法的負載引線是三條火線、一條零線和一條地線，在三條火線之間的電壓是380V，任何火線對零線都是220V。

三相電力電器的總功率等于每相電壓乘以每相電流再乘3，即總功率=電流×電壓(220V)×3(W=U×I×3)，三相電表有機械表、普通電子表、磁卡電子表三種，一般規格為：1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)(電壓3×220/220V)。

平常使用時我們經常需要把380V轉換成220V的電源來使用，這就是我們要把220V變壓器換成380V，那么他們的原理是什么?

磁場中線圈轉動時，導線切割磁場線將產生感應電動勢，其變化規律可用正弦曲線表示。若取三個線圈，空間位置上差120度角，仍有三個線圈以相同速度在磁場中旋轉，則肯定會感應三個相同頻率的感應電動勢。

因?yàn)槿€圈在空間位置上相差120度角，所產生的電流也是三相正弦變化量，即三相正弦交流電。應用三相交流電機等工業用電，一般采用三相。任一相間的電壓均為380V，而每一相的相對電壓為220V。分A相，B相，C相。用L1、L2、L3來表示。

能夠產生等幅、等頻、互差120°電勢的發電機，稱為三相發電機，三相發電機作電源，三相電源，由三相電源供電的電路，稱為三相電路。V、W稱為三相，相間的電壓是線電壓，電壓為380V。在相線和中性線之間的電壓叫做相電壓，電壓為220V。
