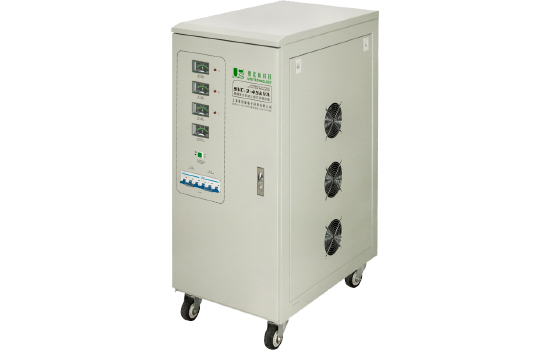

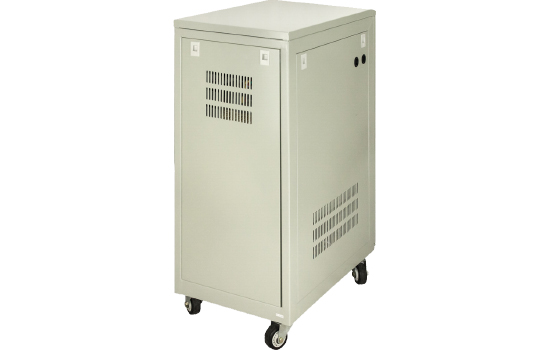

三相穩壓器是一種能自動調整輸出電壓的供電設備，負責將不穩定、沒有在電路額定值范圍內電源電壓穩定在它的設定值范圍內，使電路、電器設備能在額定工作電壓下正常工作。

1. 穩壓器構造：

一個典型的開關電容式轉換器包括四個大型 MOS 開關，其開關順序為典型的開關、加倍或減半輸入電源電壓，能量的傳遞與存貯由外部電容器提供。三相穩壓器產品設計新穎、體積小、造型美觀、具有低損耗、低噪聲、耐沖擊等優點。

2. 穩壓器技術參數：

1.穩壓器有一個輸入電壓適應范圍。IEC標準為輸入電壓在額定值的±15范圍內變化，超出范圍即自動聲光提示且不能使輸出電壓穩定在要求范圍內。

2.輸出電壓調整率，是輸入電壓的變化而引起輸出量變化的效應。當負載為額定值時，將輸入電壓按源電壓范圍由額定值向上調到上限值和往下限值，測量輸出電壓的變化量，此值越小越好，是衡量交流穩壓器性能的重要指標。

3.負載調整率：是負載的變化引起輸出量變化的效應。改變負載電流大小﹐測量輸出電壓的變化量，此值越小越好，也是衡量交流穩壓器性能的重要指標。

4.輸出電壓相對諧波含量（亦稱輸出電壓失真度），通常用THD表示，是諧波含量的總有-效值與基波有-效值之比。當負載為額定值、輸入電壓失真度滿足基準條件時（一般應小于3）。在輸入電壓為低值、額定值和高值時測量輸出電壓失真度，取其大者，此值越小越好。

5.效率：是輸出的有功功率P0與輸入的有功功率Pi之比（百分數）。

6.負載功率因素

穩壓器容量都用伏安（VA）或千伏安（KVA）值表示，是負載中除純電阻性負載外，還有感性和容性負載，即負載中除有功功率外，還有無功功率，這個指針反映了交流穩壓電源帶感性及容性負載的能力。
