三項穩壓器接線圖對于懂電子路線人來說看起來不難，但對于外行人來說相對有難度，所以，雖然整理了三相穩壓器接線圖但很多人看不懂怎么接線，這里我也隨之整理了一些接線方法分享給大家，供大家一起學習一下。

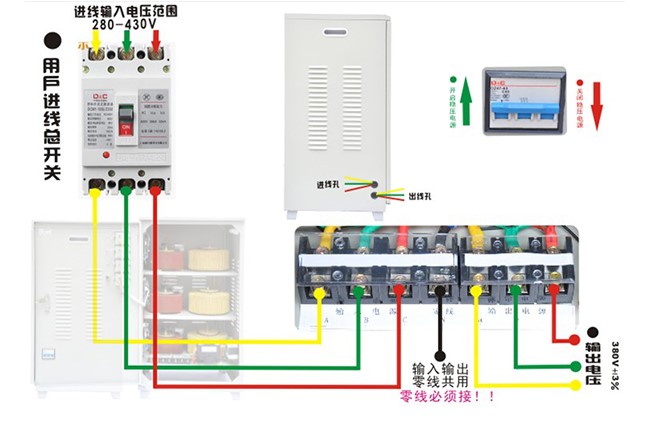

三相穩壓器接線圖：

三相穩壓器接線方法：

星形連接(Y接)即可。

當三相負載對稱時(即各相負載大小相等，阻抗角相等)，在任何瞬間三個線電流的綜合為零，也就是通過中線的電流為零，例如向三相電動機或三相電爐供電時，可以采用三相三線制供電。

工頻交流電源經過變壓器降壓、整流、濾波后成為一穩定的直流電。圖中其余部分是起電壓調節，實現穩壓作用的控制部分。電源接上負載后，通過采樣電路獲得輸出電壓，將此輸出電壓和基準電壓進行比較。

負載對稱時(即各相負載大小相等，阻抗角相等)任何時候三線電流為零，即中線電流為零線電流為零如果給三相電機或三相電爐供電，可以用三相三線供電。

經過變壓器降壓、整流、濾波后，工頻交流電源變成一穩定直流電。圖示中其余部分是作為電壓調節、實現穩壓的控制部分。接通負載后，輸出電壓通過采樣電路得到，并與基準電壓相比較。

1、將三相穩壓器輸入配電板，將其安放在用戶配電板上，使其符合設備功率保持率要求，確保安全使用。

2、將用電設備的電源接到本儀器的輸出端，注意電器設備的額定輸入電壓值必須與穩壓器輸出相一致，切勿誤接。

3、首先開啟三相穩定電源開關，工作指示燈亮。注意電壓表指示值是否正常。在輸出電壓正常后，再次開啟電源開關，本穩壓器自動調整電壓，供電正常。

4、在長時間不使用的情況下，關掉電力設備的電源開關，減少電力消耗，延長穩壓器使用壽命。

5、在選用冰箱、空調、水泵等電器時，應選用容量大于3的穩壓器，以免加載電流已超穩壓器電流或保護器使穩壓器熔斷，或斷路器跳閘或壓降過大。

6、連接穩壓器的導線應該有足夠的負載面，以防止發熱，減少壓降。功率大于2KVA的穩壓器與端子連接時，應選擇單銅線，并盡可能緊固螺釘，以免接頭發熱。

7、無論是單相還是三相穩壓器，當輸入輸出線接通后，首先關閉負載開關，然后打開穩壓器，檢查輸出電壓是否正常，然后打開負載開關。
