ups不間斷電源一般買的常規都會配備相對應的蓄電池，而有些場合使用的時候需要將供電時間延長，那就需要添加新的電池組了。在添加的時候就需要進行接線，這里我不建議大家自己動手接線，可以讓產品方的相關人員進行安裝接線，這樣是非常穩妥的。

ups不間斷電源電池組怎么接?

不間斷電源最重要的部件是電池組。電池組損壞后，整個UPS無法正常使用。因此，電池系統的連接在安裝過程中非常重要，必須做好接地處理，避免不必要的人身安全和設備損壞。

方法1:

1.將連接的接地線連接到電池密封接地端子和不間斷電源背面的TVSS螺絲。

2.裸露的正負極線電纜上的一個連接器進行切斷。

3.將正極(紅色)和負極(黑色)導線連接至外部電池系統的正極和負極端子。確保極性連接正確。

4.將電纜連接器插入不間斷電源背面的一個電池連接器插座。任何一個插座都可以使用。

方法2:

1.確定不間斷電源的DC電壓。

2.連接至ups電源輸入

3.串聯電池組(見下圖)，依次連接電池空氣開關和接線板，組裝電池組

5.從電池柜到ups電源的DC電源線

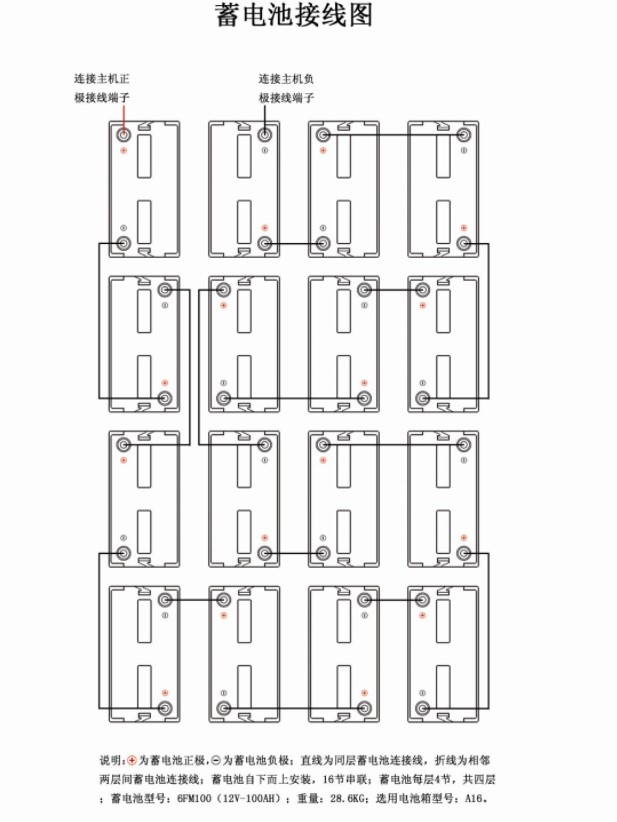

ups不間斷電源接線示意圖：

UPS不間斷電源電池組安裝說明：

1.放置ups的區域必須通風良好，遠離水、易燃?xì)怏w和腐蝕性物質。

2.不宜側放，保持進風口在前面板下端。后蓋風扇柜側面的出風口和進風口暢通無阻。

3.ups的環境溫度應保持在0c至40c之間。持續關注上海優比施電子科技有限公司網站UPS88.NET，了解更多知識。

4.如果ups機器在低溫下使用，可能會形成水滴。安裝或使用前，請等待機器內外完全干燥。否則，有觸電的危險。

5.將ups電源放在電源輸入插座附近，以便在緊急情況下拔下電源輸入插頭切斷電源。

6.當負載連接到ups時，需要關閉負載，連接電線，然后逐個打開負載。

7.將ups連接到帶有過流保護的特殊插座。

8.使用ups時，電源插座應連接到保護地線。

9.無論輸入電源線是否插入電源插座，都可以為ups輸出供電。關閉ups并不能保證內部組件不在線。如果你想沒有輸出，你必須先關閉開關，然后取消主電源。

10.對于標準機器，建議在使用前給電池充電8小時。只要電源插頭連接到主機，Ups就會自動給電池充電。如果不充電，立即使用ups電源，ups的延遲時間會小于標準值。

11.有必要連接電機和顯示器。當使用感應負載(如激光打印機)時，運行過程中啟動功率過大。選擇ups時，將根據啟動功率計算容量。啟動功率通常是額定功率的兩倍。
