1、UPS電源工作模式主要分為正常模式、后備模式、旁路模式、維修模式

①正常模式

在正常工作模式下，市電正常輸入，交流電轉直流電在轉換成交流電，然后提供給逆變器，并同時對蓄電池組進行充電，抓換時間0轉換。

②后備模式

市電輸入異常，跟直流總線連接的蓄電池組可以迅速替代整流器為逆變器提供直流電源輸入，由逆變器轉換的輸出交流電不會出現中斷，輸出端所連接的負載也可以得到保護，一般該用于個人電腦使用。

③旁路模式

UPS逆變器處于不正常狀況，比如輸出電壓異?；蛘哌^載超出逆變器承受范圍，逆變器將自動停止工作，若此時市電正常，靜態開關會轉換至備用電源輸出給負載使用;這時相當于一臺穩壓器使用，市電停電后UPS電源就停止工作。

④維修模式

UPS設備需要進行維護而輸出不能中斷時，需要閉合維修旁路開關，接著斷開整流器、直流輸入、UPS輸出和備用旁路開關。這樣提供給負載交流電在切換過程中不會出現電力中斷，UPS內部除了輸出端變壓器以外，其他地方?jīng)]有交流電或者直流電存在，確保維修人員安全。

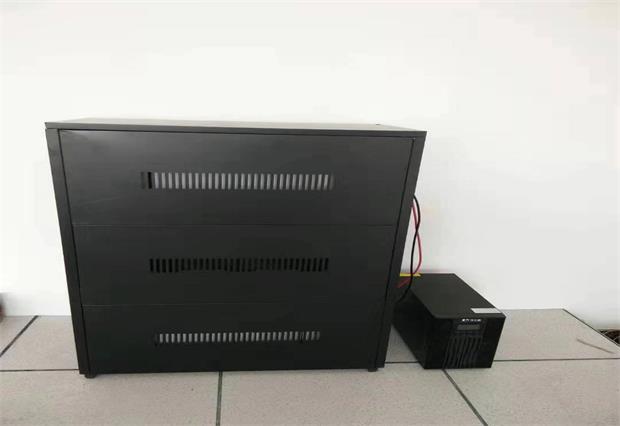

2、UPS電源機柜構造操作

UPS電源正面是有靜態開關，交流輸出開關，整流器輸入開關和進出線銅牌以及手動維修開關和備用電源開關構成的，總之UPS不間斷電源主要是為了在市電故障時能夠提供可靠和連續的供電，對于電能持續性要求比較好的領域。
