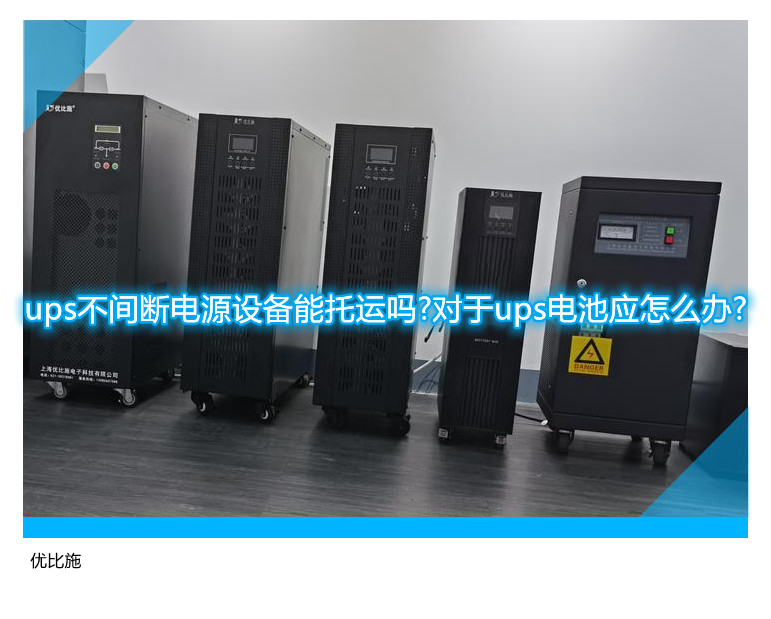

ups不間斷電源設備主要由整流充電器、逆變器、主路、旁路、ups電池等，對于ups不間斷電源組成的各個部分都具有實際性作用，并且設備在出廠之前，廠家都會進行生產好，對應型號多配的都是匹配，對于ups電源或ups電池可以直接咨詢我們優比施廠家進行采購。

Ups不間斷電源系統由五部分組成：主電路，旁路電路和電池電源輸入電路、交流/DC轉換器整流器、DC/交流轉換器逆變器、逆變器和旁路輸出開關電路以及儲能電池。

系統的穩壓功能通常由整流器完成。整流裝置采用可控硅或高頻開關整流器，具有根據外部功率變化控制輸出幅度的功能，使其在外部功率變化時(變化應滿足系統要求)，輸出輸出幅度基本恒定的整流電壓。

凈化功能由儲能電池完成。由于整流器不能消除瞬時脈沖的干擾，整流后的電壓中仍然存在干擾脈沖。

儲能電池除了具有儲存直流電能的功能外，就像在整流器上連接一個大電容，其等效電容與儲能電池的容量成正比。

由于電容兩端的電壓不能突然變化，所以可以利用電容的平滑特性來消除脈沖干擾，起到凈化的作用，這也叫屏蔽干擾。

頻率穩定性由轉換器實現，這取決于轉換器振蕩頻率的穩定性。

1.整流器充電器

整流充電器可以將市電或油機的交流電源轉換成DC電源，為逆變器和電池提供能量，其性能直接影響UPS的輸入指標。它有兩個主要功能：一是將交流電源轉換成DC電源，經濾波后提供給負載設備或逆變器;另一種是充當電池的充電電壓，就像充電器一樣。

2.逆變器

逆變器主要由濾波電路、控制邏輯和逆變橋逆變器組成，用于將市電的整流DC功率或電池的DC功率轉換為電壓和頻率相對穩定的交流功率，其性能直接影響UPS的輸出性能指標。

將充電器或電池的DC電源轉換為交流電源輸出是不間斷電源的核心組成部分。逆變器的性能對UPS電源的輸出波形、效率、可靠性、瞬態響應、噪聲、體積和重量都有決定性的影響。不間斷電源的性能主要取決于逆變器的性能。

IGBT變頻器工作頻率高、濾波器體積小、噪聲低、可靠性高。

3.旁路開關

旁路開關的設計是為了提高UPS不間斷電源系統的工作可靠性，能夠承受負載的瞬時過載或短路。由于UPS不間斷電源的逆變器采用電子器件，如IGBT管的過載能力只有125%，當UPS的供電系統過載或短路時，UPS電源會自動切換到旁路，保護UPS電源的逆變器不會因過載而損壞。

UPS供電系統轉旁路供電后，負荷直接由城市電力供應。由于城市電力的系統容量可以提供足夠的時間來跳閘過載或短路的斷路器，在系統消除過載或短路后，旁路開關將自動切換回逆變器，繼續向其他負載供電。

4.電池

電池主要用作不間斷電源儲存電能的裝置。它由幾節電池串聯而成，容量決定了應急耗電的時間。正常供電時，DC電源給電池充電;它儲存電能。當市電中斷時，UPS將依靠電池中儲存的能量輸出直流電，以維持逆變器的正常運行。確保機房在停電的情況下能夠繼續工作。
