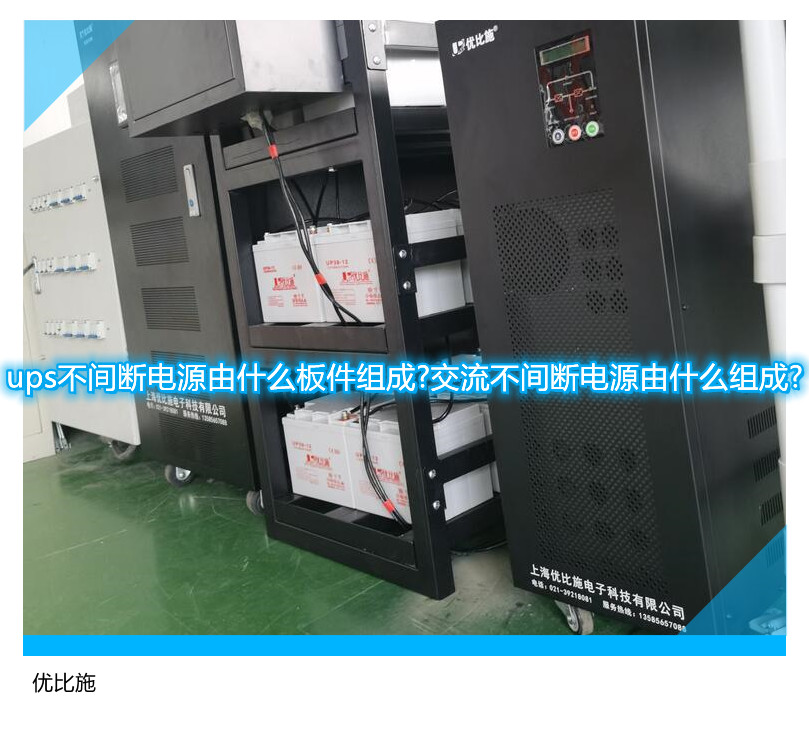

ups不間斷電源板件組成包含了UPS主機、旁路穩壓柜、電池、整流器、逆變器、輸出饋線柜等，相對于ups電源這里所整理的是舉例且用于學習交流，不同的ups電源是有所不同，例如交流不間斷電源一樣，還有常規ups電源和工業等不同類型ups不間斷電源都有所不同，以下內容作為業內人士能夠分辨，畢竟術業有專攻，專業的ups電源就可以直接咨詢我們優比施廠家。

一、UPS不間斷電源系統一般由三部分組成：電源UPS主機、旁路調壓器柜和輸出饋線柜。

(1)電源UPS主柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、檢查二極管。

(2)旁路隔離調壓器柜：旁路隔離變壓器、旁路調壓器、手動/旁路檢修開關。

(3)饋線柜：回路配電裝置、監控儀表、控制開關、信號指示等。

二、UPS不間斷電源采用兩級改造。

(1).一級變換：整流器用于將輸入的交流電源轉換成穩定的DC電源。

(2).二級變換：逆變電源用于將整流后的DC功率變換為正弦波交流功率，經隔離后輸出給負載。

輸入隔離變壓器隔離來自DC的交流輸入，以保護DC側設備;輸出隔離變壓器隔離交流、DC輸入和交流輸出，并保護負載設備。雙重隔離確保了DC輸入、交流輸入和交流輸出三個端口的真正完全電氣隔離。將輸入的交流市電轉換成穩定的DC電，送至逆變?cè)O(shè)備。

控制逆變電源跟隨參考電源，保持同相同頻，自動調節，使電源在規定范圍內按照設定的保護值運行或保護。繼電器或靜態電子開關用于自動切換旁路，電源和逆變器的輸出功率。
