ups電源的里的變壓器是不是普通變壓器的話，在這里我不太好說準確，畢竟市面上不同品牌的ups電源不是一種，而且型號也是有很多的。大家在采購的時候可以咨詢廠商，而且在這里我也整理了相關知識供大家學習。

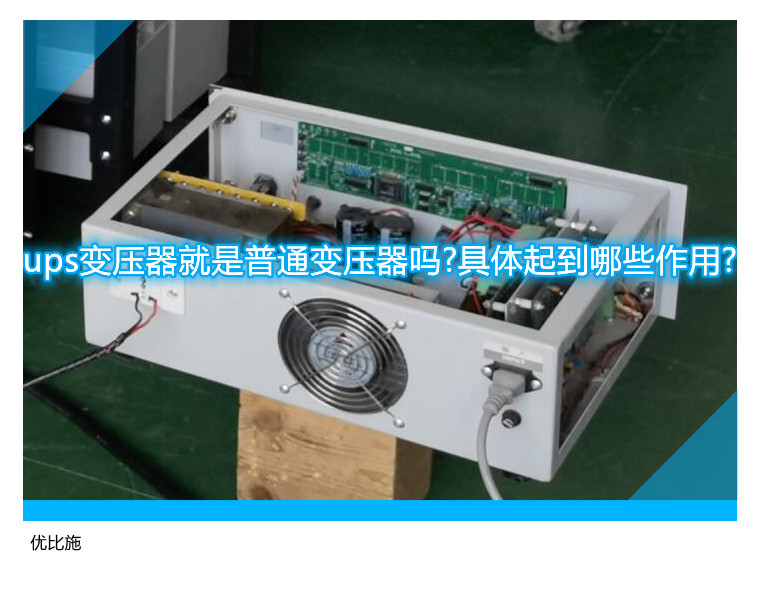

ups變壓器就是普通變壓器嗎?

ups電源里的變壓器一般是屬于工頻變壓器范疇，像有的ups不間斷電源內存在兩個變壓器，一般這種是屬于工頻在線式正弦波輸出UPS電源。

兩個變壓器的作用是一個是輸入功率變壓器，另一個是穩壓輸出變壓器。需要外接蓄電池，通過特殊的六芯插頭連接兩個12伏串聯的蓄電池，總電壓為24伏。輸出功率為220(V)x4.5(A)=990(VA)。如果兩個12伏100ah電池從外部連接，它們可以在主電源中斷后持續大約1小時27分鐘。

這種操作簡單，只要在鉛酸蓄電池極性處連接沒問題的話，再把交流輸入插頭，摁壓開關即可啟動工作。

UPS電源中的變壓器屬于工頻變壓器的范疇，其功能有：

(1)市電正常供電時，變壓器降壓，給電池充電;

(2)市電切斷時，電池通過變壓器“倒相”，為電器產生高壓220V電源;

(3)質量好的UPS電源在市電正常供電時，也利用抽頭變換來起到穩壓變壓器的作用。

UPS電源的輸出端為什么要接隔離變壓器?

UPS必須滿足一定的市電輸入范圍，工頻UPS采用晶閘管(SCR)低頻整流(6脈沖，12脈沖)。當市電變化較大時，整流后的母線電壓也變化較大，整流屬于壓電路，因此不可能提升電壓。

因此，在低母線電壓條件下，逆變恒壓不能滿足要求。因此，要增加一個隔離升壓變壓器，注意這個輸出變壓器的主要功能是升壓。

高頻UPS采用電感儲能，小型單相高頻機采用二極管整流器，輸入電壓和電流的相位由IGBT調節(稱為功率因數校正PFC電路)，帶電感的Boost壓電路可以保證輸入電壓較低時Bus電壓達到穩定值。

大型高頻機采用IGBT整流器，IGBT為高頻開關器件，可直接配合Boost電路進行母線Boost。因此，高頻發生器可以省略輸出升壓變壓器。然而，實際上，頻率發生器可以省略輸出變壓器，但功率有限。

無論是工頻機還是高頻機，其逆變電路都是高頻電路，所以兩者的區別在于整流和從母線到壓電路的頻率
