ups電源的工作模式也是老生長談的話題了，但是今天我所整理的是工作模式切換原理圖，這個是很難得的。今天所看到的ups工作模式切換原理圖具有很強的專業性，對電路元器件懂的人應該能看懂，如果是不懂的人建議先可以咨詢我們。

ups常見工作模式：(正常工作模式、蓄電池模式、自動旁路模式、檢修模式(大旁路模式))

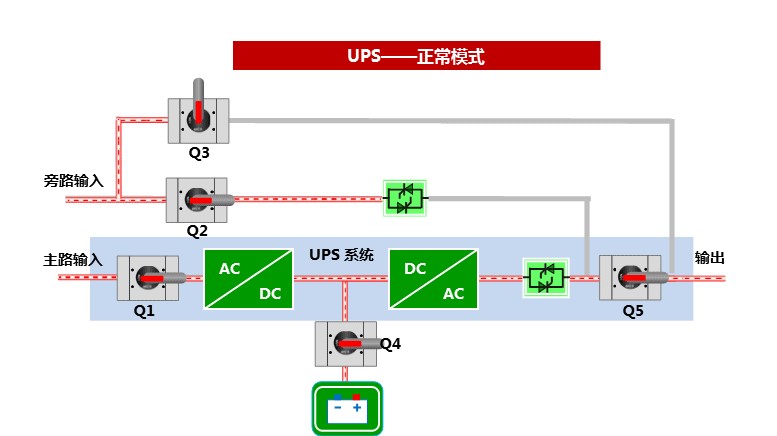

1、正常工作模式

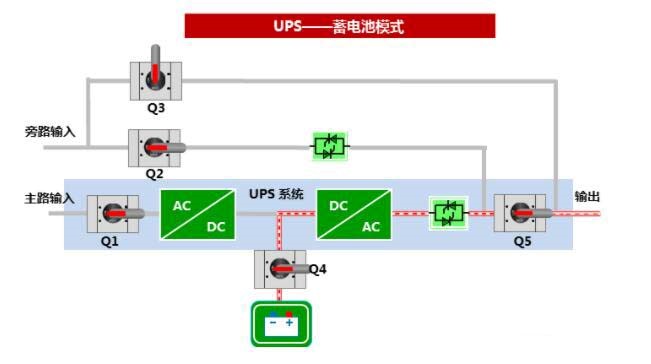

2、蓄電池模式

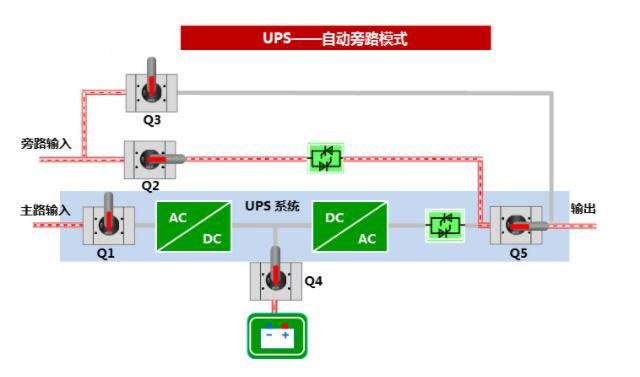

3、自動旁路模式

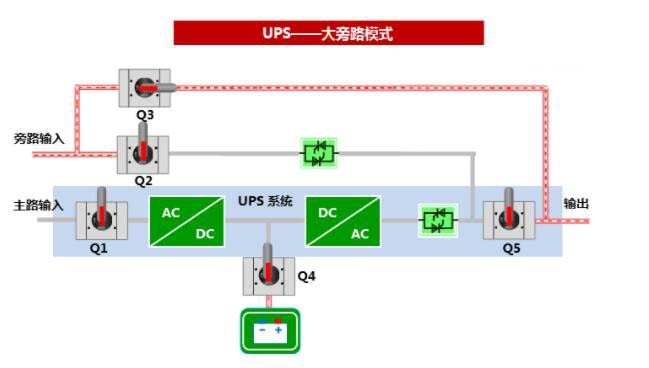

4、檢修模式(大旁路模式)

ups電源各項模式切換原理演示圖：

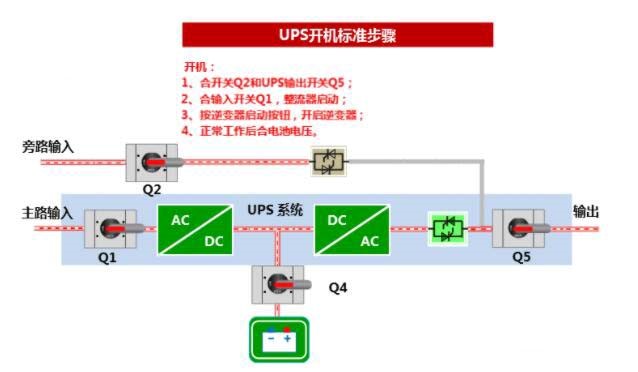

1、標準開機步驟

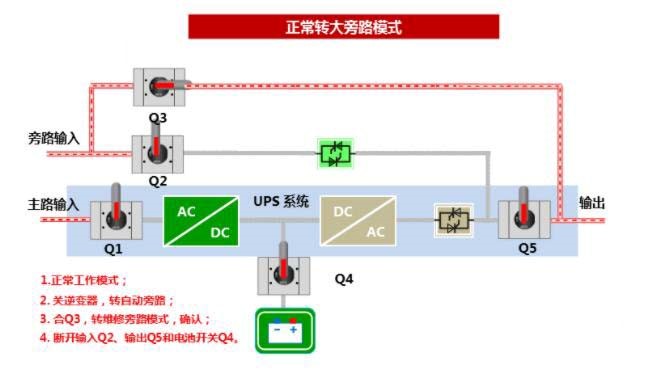

2、正常工作模式裝大旁路步驟

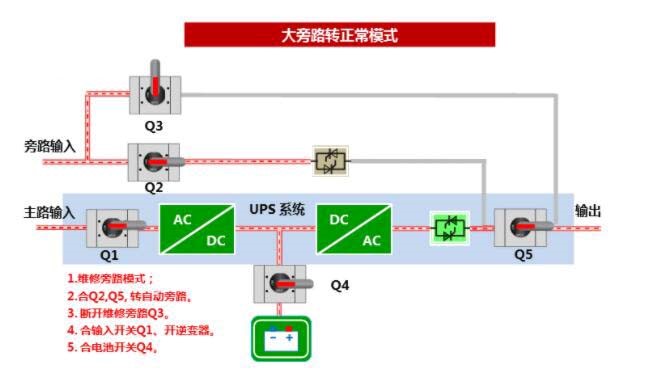

3、大旁路模式轉正常工作模式(檢修模式)
