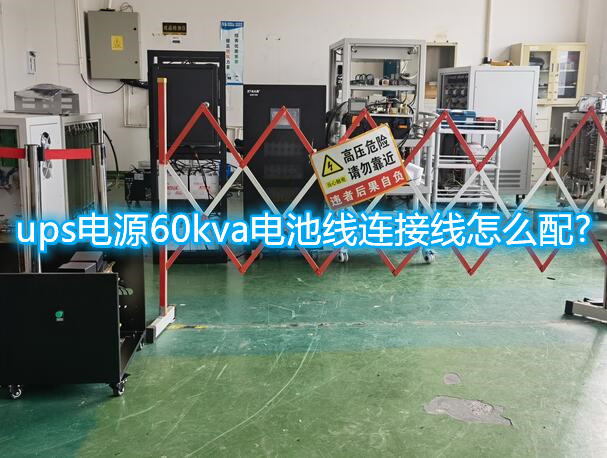

ups電源類型有很多，就拿kva來說，其中就有60kva的ups不間斷電源，而這種差評的鉛酸蓄電池連接線怎么配或者說怎么連接的話，這里我也不好給出一個百分百答案，畢竟品牌不同的產品并不少。不過這里我將從相關的接線方式說起，供大家一同參考學習下。

ups電源有關電池連接線選配及計算方式：

UPS主機為40KVA，電池為150塊100AH。UPS主機與電池柜之間需要多少平方米的連接電纜?此外，不間斷電源主機和電池柜放在兩個獨立的地方。考慮到地板稱重問題，電纜距離約為30米。更多資訊可以持續關注sdwawa.cn。

電池電纜連接的計算方法：

說明：UPS\EPS電源(0.9主機逆變器效率32個電池單元10.5V電池組放電終止電壓)

例：100KVAUPS\EPS電池電纜計算方法：

電池電纜承受的最大放電電流=100，000va(主機0.9逆變器效率32個電池單元電池組10.5伏放電終止電壓)=330A。

330A3A(電纜2-3A單位面積額定流量)=110平方米。由于電纜規格不是110平方米，建議使用125平方米左右，完全滿足三進三出系列100KVA電源對電池組的電纜負載要求。

30米沒問題，電纜可以加厚1號。

150塊描述為30塊5組，40KVA按30節電池計算。滿載電池的平均放電電流為40，000/(12*30)=111a

在500AH和111A放電，備份時間為4小時。這可以在電池制造商的恒流放電特性表中查看。

用125或160A3P電池打開，電纜用50平方毫米(原來35就夠了，從30米增加一碼)。

首先計算電流，將電池電壓除以40K，得到滿電池放電電流，然后根據電流和線徑表進行查詢。

保守估計一方當前的4A。

關于使用距離，需要確認UPS是否支持戶外使用。當電池和UPS分開放置時，電纜很長，可能會受到雷擊或其他電涌的干擾。因?yàn)楹芏郩PS在電池側沒有浪涌保護，如果分開太遠就有損壞的風險。如果支持戶外使用，沒有問題。該指標通常在手冊的開頭說明。
