UPS電源系統是在市電供應出現故障或者斷電時，能夠持續的為后端的精密負載進行無間斷供電，以保障設備安全穩定的運行，那么UPS電源系統都包含哪些部件，是怎樣來實現這些功能的呢?下面請聽優比施小編為大家解惑。

ups電源由以下部件組成

一、整流~充電

整流充電器可以將電網來的交流電經自耦變壓器降壓、全波整流、濾波變?yōu)橹绷麟妷海┙o逆變電路。其主要有兩個功能，一是將交流電轉化為直流電經過濾波處理后提供給負載設備或是逆變器，還有一個作用就是為蓄電池起到一個充電電壓的作用，好比是一臺充電器。

二、儲能蓄電池

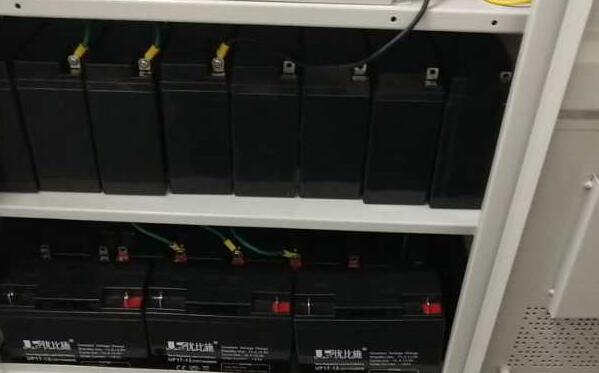

蓄電池(其UPS電池大多為免維護鉛酸蓄電池)是UPS應急電源用來作為儲存電能的裝置，它由若干個電池串聯而成，其容量大小決定了其維持放電(供電)的時間。其主要功能就是市電正常時，將電能轉換成化學能儲存在電池內部。在市電故障時，將化學能轉換成電能提供給逆變器或負載。

三、逆變器

逆變器主要由濾波電路、控制邏輯和逆變橋三部分組成。

作用：

逆變器用以把市電經整流后的直流電能或蓄電池的直流電能轉換為電壓和頻率都比較穩定的交流電能，其性能的優劣直接影響UPS不間斷電源的輸出性能指標。IGBT逆變器工作頻率高(20kHz)，濾波器體積小，噪聲低，可靠性高。

四、旁路開關

旁路開關是為提高UPS應急電源系統工作的可靠性而設置的，能承受負載的瞬時過載或短路。當UPS應急電系統出現過載或短路故障時，UPS應急電源將自動切換到旁路，以保護UPS應急電源內的逆變器不會因過載而損壞。UPS應急電源供電系統轉入旁路供電后，是由市電直接供給負載，因市電的系統容量大可提供足夠的時間，使過載或短路回路的斷路器跳閘，待系統切除過載或短路回路后，旁路開關將自動轉換回由逆變器繼續向其他負載供電

五、控制及顯示部分

系統控制板，采集UPS應急電源內部運行情況，及時反饋到UPS的顯示面板。采用LCD及LED狀態模擬盤，準確反映設備運行狀態及故障信息。

UPS電源系統作為精密儀器、數據中心、機房服務器等設備不可或缺的部分，一臺好的UPS電源系統能夠為客戶帶來不可估量的價值服務，優比施UPS是您可以信賴的工業電源合作伙伴!
