大家都知道，UPS電池都是通過單塊蓄電池串聯在一起的，那么ups電池有那么多它是怎么接線呢?下面優小編就來給大家介紹一下相關的內容。

UPS電源電池接線方式：

1. 設備抵達現場后確認所要安裝的UPS型號、電池的型號、數量，以便準備所要攜帶的工具及電源線、電池連接線。

2. 準備好安裝所需工具：這里需要沖擊鉆一臺，膨脹絲數顆，以及電工用基本工具。

3. 安裝UPS，安裝位置為車間的南墻壁上。

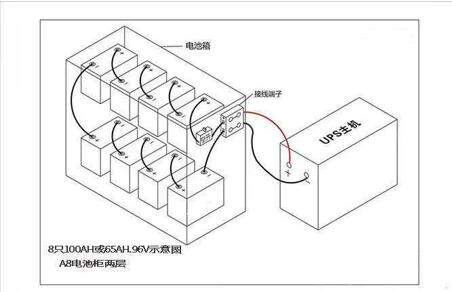

4. 安裝電池連接線：

a、確定并固定好電池柜后，確定電池在電池柜中的正負極方向，然后安裝電池。

b、連接電池連線，最后流出正負極接線，正極要接入到主機柜空氣開關上。

c、查看電池柜里沒有無關的東西后，蓋好電池柜上蓋并用螺絲擰緊。

d、在從電池柜將電池線連接到主機之前，要用萬用表測量電池的電壓，正負極出線有沒有接反 。 5. 主機的安裝接線：

a、連接UPS的輸入、輸出以及電池柜到主機之間的電池連線。

b、用萬用表測量主機接線端子上的連接線;目的，檢查是否有短路的現象。

c、斷開主機上的市電輸入、輸出、電池的開關，分別合上配電柜的輸入開關、以及柜上的電池開關;目的，測量電壓是否有異常。

6. 主機的開機。

7. 接入負載。

8. 清理安裝現場的衛生，將包裝紙盒清理干凈。

9. 保存好隨機附件(說明書，合格證)，并做簡單培訓開關機、維護等。

其實我們最主要的還是記住這幾個點，配電柜過來的UPS輸入空開引線到UPS的輸入接線柱，從UPS的輸出du接線柱連接到配zhi電柜的輸出空開，在輸dao入空開下面連接所需要的負載。主路開關：從電源主路接到來UPS主路，旁路開關：從電源旁路接到UPS旁路;所以，你了解了嗎
