ups電源用過的都知道是個好東西，不管是工業還是家庭個人當中都會使用到ups電源，不過很多人都不清楚ups電源的電器原理是怎樣，看過很多文字卻有種似懂非懂的感覺。那么，今天我們就來看看具體的原理圖進行對比，從而清楚它的原理是怎么一回事。

UPS電源的電氣原理及原理圖：

UPS即不間斷電源是將電池(主要是保留的維護存儲庫)連接到主機。 DC轉換為商業系統設備。它主要用于為其他電力電子設備提供穩定和不間斷的電源，例如單個計算機，計算機網絡系統或電磁閥，壓力變送器等。

(ups電源原理圖1)

如果主要電氣輸入正常，UPS將在負載上提供市場。此時，UPS是AC電機，并為機器的電池充電。當城市被中斷(事故終止)立即UPS時，將逆變器切換轉換提供給負載的負載到負載，并且負載不會損壞以維持正常操作并保護負載。 UPS設備通常保護高電壓或高電壓。

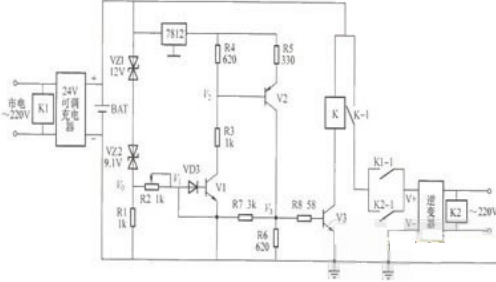

電路操作原理：公差VD3被添加到V1基底以通過V1線性放大狀態，V2，V3深度飽和，直流控制繼電器K，+ 24V電壓通過逆變器V +端，逆變器和輸出220V。均勻波浪電壓，同時吸入自鎖繼電器K2。

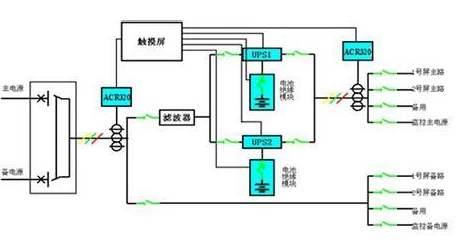

(ups電源原理圖2)

打開城市時，K1分開，輸入電壓+ 24V不會改變。由于K2的自動鎖定效果，K2仍然送到逆變器。 k繼續吮吸。在一段時間之后，電池電壓開始減小，并且Vo減小，并且V2衰減，并且V2增加。如果塔飽和，則V2是線性的，如果v2飽和，則V3下降，當V2飽和時(即，電池電壓降至22V)時， V3通過R7返回V1基礎，繼續增加以形成雪崩過程。

當V2，V3速度截止，k斷開時，當+ 24V DC被阻塞時，電池被發送到逆變器+ 24V DC + 24V DC，并且逆變器停止并斷開K2。在變頻器停止工作后，電池通過電池恢復，例如正常，v2，v3飽和度和k作為k。

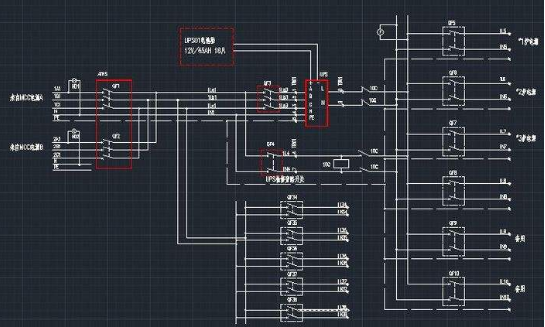

(ups電源電器原理圖3)

但是，由于K1和K2損壞，+ 24V無法到達逆變器，并且逆變器不起作用并保護電池。如果市場恢復正常，當K1被吸收時，逆變器可以操作，充電器充電到電池。

調整R1允許您在關閉城市時校準電池電壓的低保護控制值，同時調整UPS的最大工作時間。
