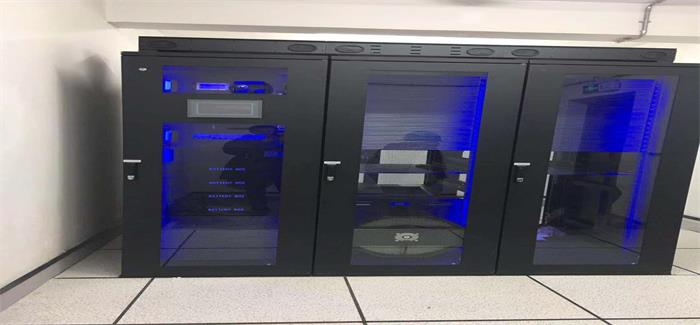

在線型意味著，無論市場電力和電壓是否正常，交流電壓都必須通過逆變電路，即逆變電路始終處于工作狀態。在線上的UPS通常是雙變量結構。所謂的雙變換意味著當UPS電源正常工作時，電源經過兩次交流/DC/AC變化后才能供應負載。

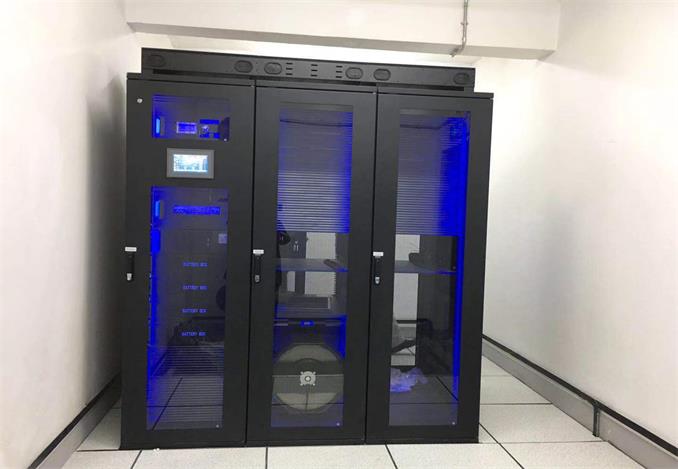

UPS電源系統的一部分和用途

1、整流器

有兩個主要特征

首先，交流電(AC)變成直流電(DC)濾波后供應逆變器。

二是為電池提供充電電壓作為充電器。

2、逆變器

將直流電(DC)轉化為交流電(AC)供應負載。

3、電池

UPS用作存儲功率的裝置，使其能夠在市場停電時逆變直流電，為負載提供不間斷電源。它的容量尺寸決定了它保持放電的時間(電源)。

4、個靜態開關

靜態開關，也稱為靜態開關，由兩個可控硅(SCR)反向并聯組成，由邏輯控制器控制。

5、隔離變壓器調節器

除隔離外，還具有穩定電壓的作用。

UPS的四種操作模式

UPS有四種運行方式來簡化UPS系統的結構。

(1)正常操作模式

整流器將交流電力轉化為直流電，以消除城市電力中的電源污染，并對電池充電。然后供應逆變器將直流電轉化為交流電，以提供更穩定的電源到負載。

(2)停電模式

當交流電源異常或整流器電抗故障時，電池組提供直流電力給逆變器，使交流輸出不會中斷，從而保護負載。

(3)備用電源模式

當逆變器的異常情況，如逆變器的熔斷短路，逆變器自動切斷，以防止損壞。靜態開關將電源供應從側向備用電源轉變?yōu)樨?fù)載。

(4)維護旁路模式

當UPS必須修理或更換電池，負載電源不能中斷時，可以切斷逆變開關，然后激活旁路開關，然后切斷整流器和側面開關。當維修人員安全地維護UPS時，交流電源繼續通過維護側開關供電。
