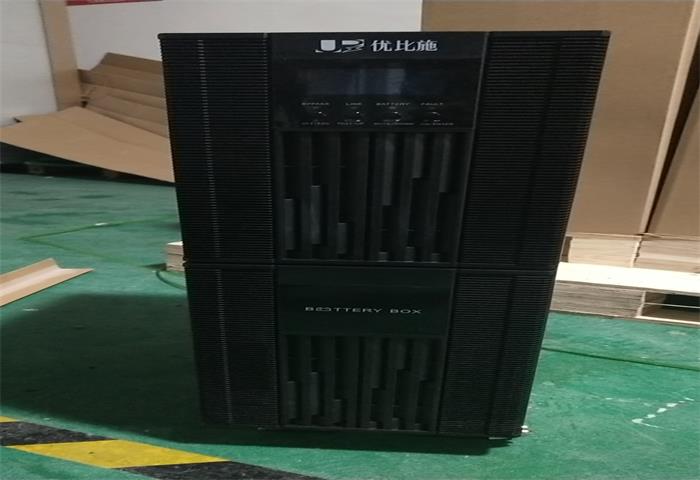

一、UPS電源的結構

1、整流器：有兩個主要功能：第一，將交流電（AC）變成直流電（DC），經濾波后供給逆變器；第二，給蓄電池提供充電電壓，起到一個充電器的作用；2、逆變器：將直流電（DC）轉化為交流電（AC），供給負載使用；

3、蓄電池：UPS用來作為儲存電能的裝置，使其在市電失電時，可以將直流電逆變后，為負載提供不間斷電源。其容量大小決定了其維持放電（供電）的時間；

4、靜態開關：又稱靜止開關，是用兩個可控硅（SCR）反向并聯組成的一種交流開關，其閉合和斷開由邏輯控制器控制；

5、隔離變壓器、穩壓器：在輸入或輸出部分將交流與直流隔離，穩壓器除了隔離之外還有穩定電壓的作用。

二、UPS的四種運行模式

（1）正常操作模式：

在正常交流電源供應下，整流器將交流電轉換為直流電，將市電中的“電源污染”消除，并同時對蓄電池充電。再供給逆變器將直流電轉換為交流電，提供更穩定的電源給負載。

（2）停電模式：

當交流電源發生異?；蛘髌?、電抗器故障時，蓄電池組提供直流電給逆變器，使交流輸出不會有中斷，進而達到保護負載的作用。

（3）備用電源模式：

當逆變器發生異常狀況如逆變器保險絲熔斷、短路等故障時，逆變器會自動切斷以防止損壞，若此時旁路交流電源正常時，靜態開關會將電源供應轉為由旁路備用電源輸出給負載使用。

（4）維護旁路模式：

當UPS要進行維修或更換電池而且負載供電又不能中斷時，可以先切斷逆變器開關然后激活維修旁路開關，再將整流器和旁路開關切斷。交流電源經由維護旁路開關繼續供應交流電給負載，此時，維護人員可以安全地對UPS進行維護。更多的功能需求，請在下方評論區留言，優比施UPS為您解答、提供優質的解決方案。更多咨詢可瀏覽我司網站  http://sdwawa.cn
