ups電源與配電箱之間是需要接線，面臨接線可能有些人不太了解，這里我整理了相關ups電源與配電箱失誤接線圖解流程，這里所說的僅供大家參考學習，不做百分百標準答案，畢竟很多產品的品牌與系列型號大不相同，建議實地可以聯系供應商廠家。

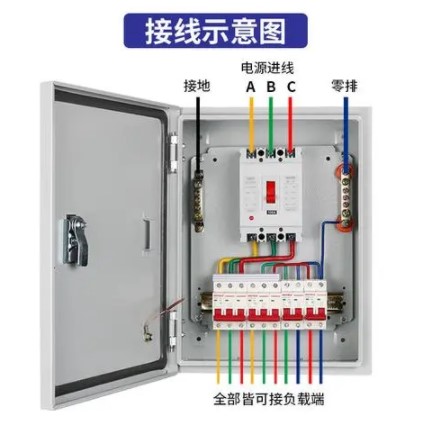

ups電源配電箱接線圖解示意圖：

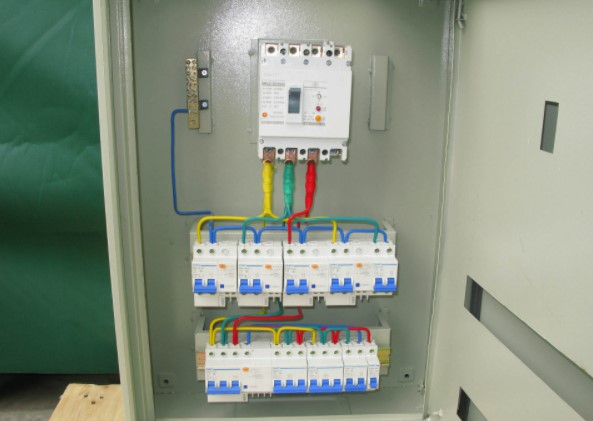

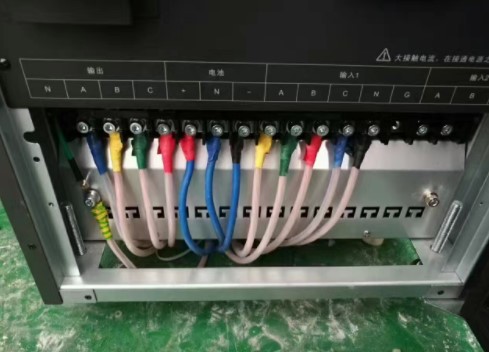

三相UPS電源輸入輸出配電箱接線方式基本是一致的。

三相電接線方式ABC相，分別按照黃綠紅的接線順序連接，藍色零線，雙色線接地。

上口接輸入，下口接輸出即可。

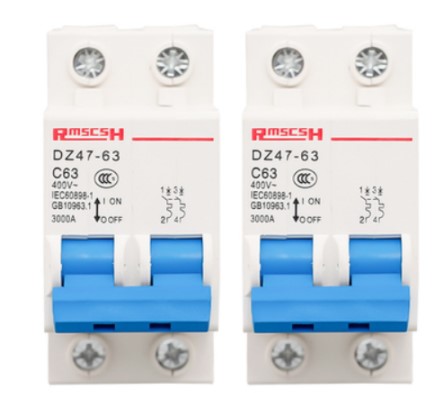

單相UPS電源配電柜就要簡單的多了。

空開上口輸入，一根紅色零線一根藍色火線，下口同樣火線對應火線、零線對應零線，雙色底線鏈接配電箱地排即可。
