一、ups電源定義

UPS電源是在市電電網正常時提供純凈的穩頻穩壓的交流電源，在市電電網不正常時將后備電池組的直流能量轉換為純凈的穩頻穩壓的交流電源供給給負載設備使用，并且在市電電網掉電過程中可以保障輸出沒有“間斷”的運行。應用UPS電源除了解決市電電網交流供電中斷外，還消除正常市電電網交流供電中的高頻雜波、電壓浪涌、陷落、瞬間斷電等電力干擾的危害。

二、UPS電源構造

UPS電源由整流器、逆變器、蓄電池及控制電路構成。

三、UPS電源的作用：

①電網正常時，除了輸出純凈、穩定且連續不間斷的交流電源外，還可以對蓄電池進行充電管理，儲存后備能量。

②在電網異常時(諸如：欠壓、過壓、掉電、干擾……)利用蓄電池組的能量對設備提供不間斷的交流輸出。

“不間斷”的解釋一般是指輸出電壓波形為零的時間不大于10ms。

四、UPS電源分類及特點

1、以輸出逆變器工作方式來區分

分為后備式、在線式兩大類型。

也有將后備式中的一個特例獨立出來，稱之為在線互動式，但嚴格來說，仍然是后備式。

2、ups電源各分類特點

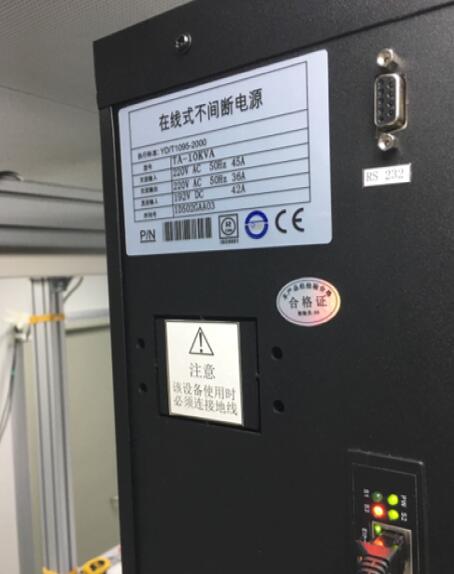

(1)在線式UPS電源特點：

A、輸出電壓穩定性好 ±3%

B、波形失真度THD小《3%

C、零中斷

D、輸入、輸出能量形式全隔離

(2)后備式UPS電源特點：

A、電網正常時整機效率高》95%

B、電網正常時無噪音

C、切換時間《10ms

D、價格較低

(3)互動式UPS電源特點

具備與后備式電源相同的特點，只是將充電器和逆變器有效合并成為一體雙向逆變器，減少了系統的成本，但增加了一定的控制難度。

今天就講這么多了，歡迎大家多提寶貴意見及補充!
