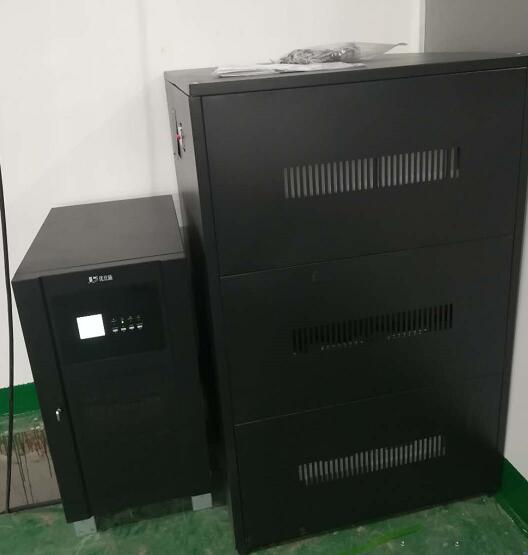

我們生活中常見的UPS電源都是蓄電池跟UPS主機相連接在一起，然后通過主機逆變器等模塊電路將直流電轉換成市電的系統儲能裝置。防止市電突然斷掉，UPS可以即使給到重要儀器進行供電。

ups電源主要組成部分：

那UPS電源主要是由哪些組成呢?內部結構主要由整流器、蓄電池、逆變器和靜態開關等幾部分組成。

1、整流器：整流器是一個整流裝置，簡單的說就是將交流(AC)轉化為直流(DC)的裝置。它有兩個主要功能：第一，將交流電(AC)變成直流電(DC)，經濾波后供給負載，或者供給逆變器;第二，給蓄電池提供充電電壓。因此，它同時又起到一個充電器的作用

2、逆變器：通俗的講，逆變器是一種將直流電(DC)轉化為交流電(AC)的裝置。它由逆變橋、控制邏輯和濾波電路組成

3、蓄電池：蓄電池是UPS用來作為儲存電能的裝置，它由若干個電池串聯而成，其容量大小決定了其維持放電(供電)的時間。其主要功能是：1、市電正常時，將電能轉換成化學能儲存在電池內部。2、市電故障時，將化學能轉換成電能提供給逆變器或負載

4、靜態開關：靜態開關又稱靜止開關，它是一種無觸點開關，是用兩個可控硅(SCR)反向并聯組成的一種交流開關，其閉合和斷開由邏輯控制器控制。分為轉換型和并機型兩種。轉換型開關主要用于兩路電源供電的系統，其作用是實現從一路到另一路的自動切換;并機型開關主要用于并聯逆變器與市電或多臺逆變器

UPS電源系統其實就是一套交流+直流充電+交直流逆變裝置構成系統，UPS電源內的蓄電池在市電正常供電時處于充電狀態。突然市電中斷，蓄電池立即將儲存的直流電輸出給逆變器逆變成交流電供給重要儀器設備進行零轉換的供電。所以大家對UPS電源了解了嗎
