ups靜態旁路開關原理是什么?切斷應滿足什么呢?

文章出處：責任編輯：發布時間：2021-08-18 21:15:06 點擊數：- 【大 中 小】

是一款設備就有它的運行原理，ups電源靜態旁路開源也是如此，它的存在提升了安全性和可靠性，也是不間斷運行的一個重要環節，它可以在逆變器或者維修以及其他狀態下直接讓市電與負載設備連接，確保了安全性。

ups靜態旁路開關原理：

UPS供電方式在國內外應用廣泛，以逆變器輸出的交流電為主電源，商用電源為備用電源。當負載啟動時電流過大或浪涌電流超過極限值時，為了保證逆變器的安全，將負載切換為市電供電(即靜態旁路)。

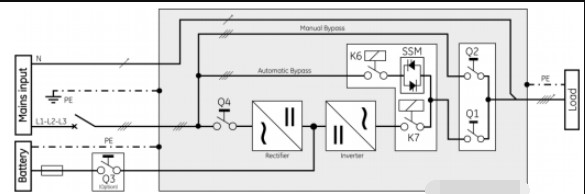

ups靜態旁路開關原理

(靜態旁路開關最長運行時間為交流正宣波半個周期，50HZ交流為10MS)確保變頻器安全。當逆變器出現過壓、失真或故障時，會自動切換到市電，保證負載不間斷運行。

當負載正?；蚰孀兤骰謴?fù)正常時，自動切換到逆變器供電。

這種切換不間斷進行，保證了設備的安全性，提高了設備的可靠性，增加了設備的過載能力。

根據使用的執行器不同，靜態開關可分為機械式、電子式和混合式。

1.機械式換開關：其執行元件多為繼電器或接觸器等電磁元件，其特點是控制電路簡單，故障率低，但開關時間長，開關壽命短。

2.電子式換開關：其執行機構為雙向晶閘管或由兩個具有反向并聯，的單向晶閘管組成，具有開關速度快、無接觸火花的特點，但控制電路比機械式復雜，抗沖擊能力差，功率大時通態損耗不容忽視。

3.混合式轉換開關：鑒于機械轉換開關和電子轉換開關的特點，并聯人在實踐中使用它們，即混合轉換開關。當混合轉換開關接通時，電子轉換開關動作，然后機械轉換開關動作，當它斷開時，情況正好相反。這使得混合開關兼具電子和機械優勢，正因?yàn)槿绱?，它被廣泛應用于大功率不間斷電源中。
