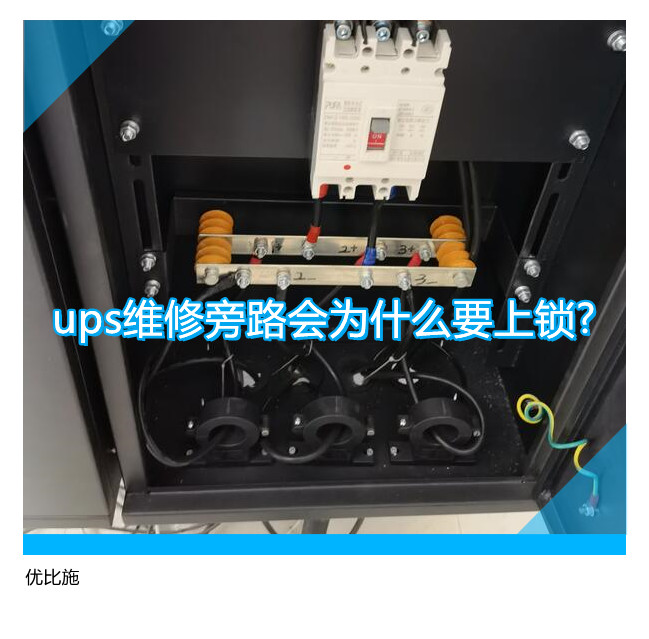

ups電源在維修的時候一般都會對旁路進行上鎖，而不完全懂產品的人看到產品售后工程師在操作的時候就可以咨詢一下更好，不過這里我也整理了部分資料。其實，ups維修對旁路的操作很重要，旁路是ups電源個型號而定，不是所有系列都有的。

ups維修旁路上鎖目的：

這是在旁路，維修的時候，主機關機，然后關閉旁路維修開關，這樣設備維修就可以不間斷進行了。之所以會這樣，是因?yàn)樵谥鳈C(jī)不關機的情況下，ups的輸出是純正弦波，然后和市電輸入的波形有差距，所以貿然關閉會造成誤操作，燒壞ups。

也就是說，維修旁路是UPS維修旁路開關實現的供電狀態，在UPS合上開關維修旁路開關之前，逆變器供電狀態終止。否則，斷路器將有失去負載的風險。

UPS旁路是指當UPS出現故障或過載時，電源切換到旁路電源，采用直接給設備供電的路徑。自動旁路是ups內部由晶閘管組成的靜態旁路開關，可以自動切換。手動旁路來自旁路，空氣開關，一般用于UPS設備維護。

UPS旁路工作模式的原理是什么?

內部旁路：電子旁路，靜態旁路和自動旁路;當UPS出現故障或工作條件有問題時，系統會自動轉移到內部旁路，或可以手動轉移到內部旁路

外部旁路：或維修旁路;當系統需要維修時，市電通過其臨時向負載供電，負載不受UPS保護。

安裝不間斷電源系統后，應進行外部旁路測試。開關閉合時，除了確認UPS處于旁路狀態外，還必須測量開關上下端口的壓差，每相約為1V，說明開關之間的相位對應正確。

此外，切換到維修旁路時，應注意零線的連接。錯誤的連接會導致負載端的零線在切換過程中斷開，并導致一些負載因過壓而損壞。對于從未使用過的維修旁路，操作時應特別小心。除了注意正確接線外，還應檢查接線和開關的質量。

旁路與主回路的不同之處在于，當功能需要時，它可以切換到另一個電路，而不影響負載的正常運行。旁路概念被應用于實際系統，如旁路母線，旁路開關等等。

一個是內部的電子旁路，基本都是在線UPS才有的。只要UPS通電，或運行時按下關機按鈕，旁路就會轉為旁路模式;

還有一個手動旁路，也稱為維護旁路內部電子旁路切換到旁路工作模式后，可以關閉手動旁路開關進行維護或保養。在正常操作過程中，請勿切換此手動旁路開關。

但是不要亂來，這個旁路開關是為了UPS出現故障時切換到旁路，方便UPS的維護。
