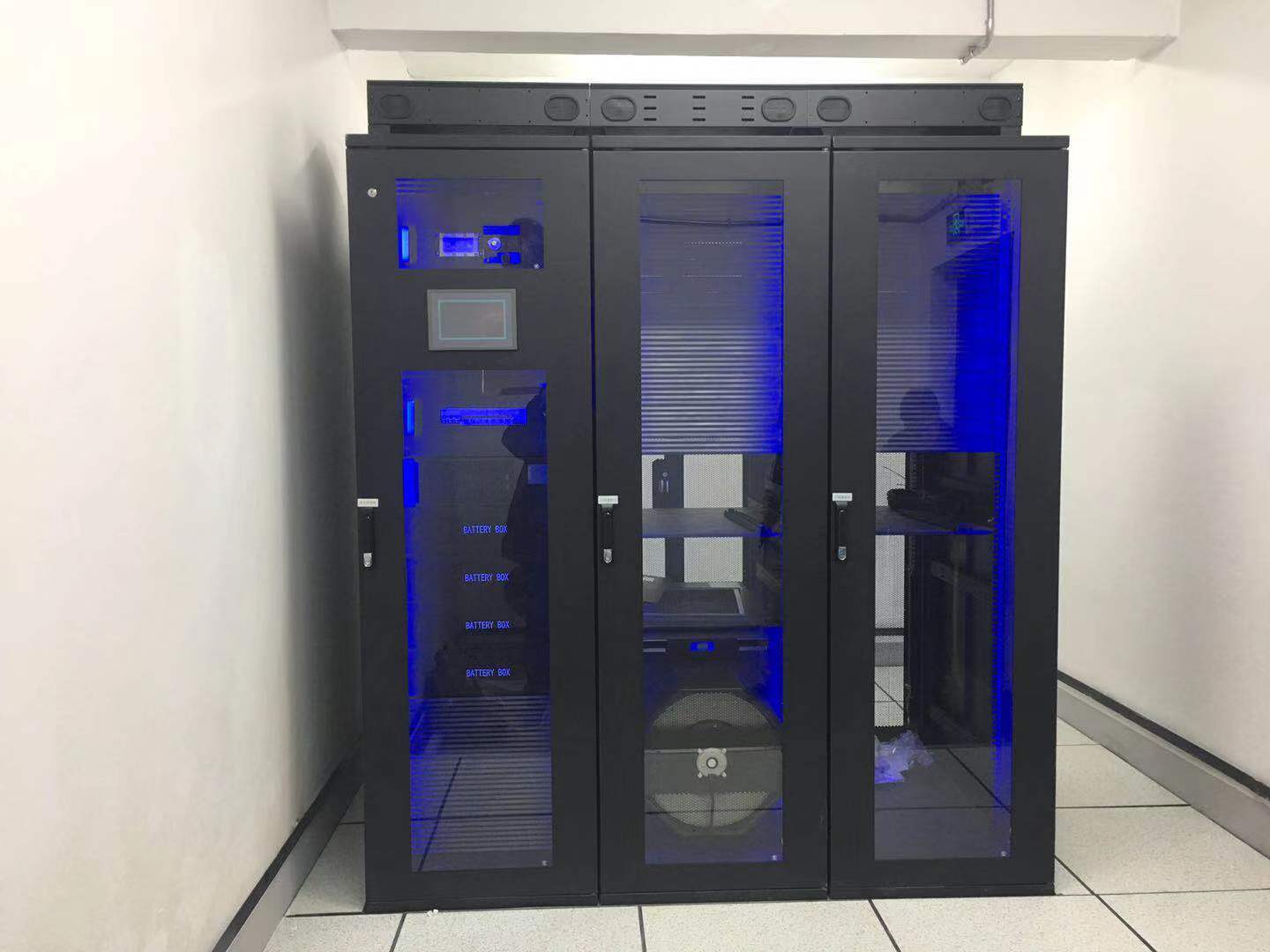

一：UPS中文為“不間斷電源，是一種含儲能裝置，以整流器、逆變器為主要組成部分。

UPS系統的主要作用有兩方面：

(1)做為重要設備的交流供電電源，防止市電突然斷電而影響正常工作，給設備造成損害;

(2)消除市電中的電涌、瞬間高/低電壓、電線噪聲和頻率偏移等“電源污染”，改善電源質量，為計算機等提供高質量的電源。

二：UPS的分類

UPS系統主要有有三種類型：后備式、互動式、在線式。

(1)后備式：具備自動穩壓、斷電保護等功能，轉換時間8ms左右，逆變輸出的交流電是方波，結構簡單，價格便宜;適用于個人電腦使用匹配。

(2)互動式：具有濾波功能，抗市電干擾能力強，轉換時間小于3ms，逆變輸出為模擬正弦波，是后備式電源的升級款。價格遠低于在線式。

(3)在線式：結構較復雜，性能完善，能夠持續不中斷輸出純凈正弦波交流電，能夠解決尖峰、浪涌、頻率漂移等全部的電源問題;價格高，通常領域應用在關鍵計算機和等精密設備對電力要求高品質的場合。

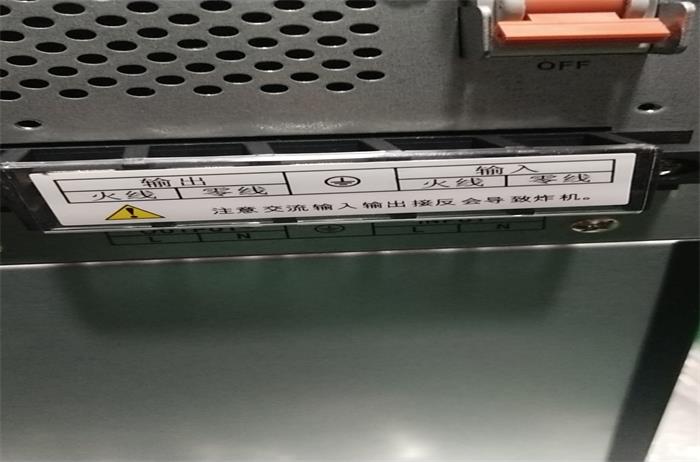

整流器：

有兩個主要功能：

(1)將交流電(AC)變成直流電(DC)，經濾波后供給逆變器;

(2)給蓄電池提供充電電壓，起到一個充電器的作用;

逆變器：

將直流電(DC)轉化為交流電(AC)，供給負載使用;

蓄電池：

UPS用來作為儲存電能的裝置，使其在市電失電時，可以將直流電逆變后，為負載提供不間斷電源。其容量大小決定了其維持放電(供電)的時間 ;

靜態開關：

又稱靜止開關，是用兩個可控硅(SCR)反向并聯組成的一種交流開關，其閉合和斷開由邏輯控制器控制;

隔離變壓器、穩壓器：

在輸入或輸出部分將交流與直流隔離，穩壓器除了隔離之外還有穩定電壓的作用;

三：UPS的四種運行模式

UPS有4種運行模式：

(1)正常操作模式：

在正常交流電源供應下，整流器將交流電轉換為直流電，將市電中的“電源污染”消除，并同時對蓄電池充電。再供給逆變器將直流電轉換為交流電，提供更穩定的電源給負載。

(2)停電模式：

當交流電源發生異?；蛘髌?、電抗器故障時，蓄電池組提供直流電給逆變器，使交流輸出不會有中斷，進而達到保護負載的作用。

(3)備用電源模式：

當逆變器發生異常狀況如逆變器保險絲熔斷、短路等故障時，逆變器會自動切斷以防止損壞，若此時旁路交流電源正常時，靜態開關會將電源供應轉為由旁路備用電源輸出給負載使用。

維護旁路模式：當 UPS要進行維修或更換電池而且負載供電又不能中斷時，可以先切斷逆變器開關然后激活維修旁路開關，再將整流器和旁路開關切斷。交流電源經由維護旁路開關繼續供應交流電給負載，此時，維護人員可以安全地對UPS 進行維護。

四：電力系統UPS的一些要求

(1)監控系統和遠方通信系統對設備十分重要，因此作為電源的UPS系統的可靠性也有非常高的要求;

(2)系統的負載大多數為單相負載，因此電力系統專用的UPS電源大多數要求為三相/單相輸入、單相輸出的中小型功率 UPS ，容量一般在 50kVA 范圍之內;

(3)旁路靜態切換開關應具有自動、手動兩種工作方式，實現無間斷切換;(4)由于變電站有 220V或 110V 直流系統，并有直流充電屏給蓄電池充電。所以電力專用UPS自身不帶蓄電池，直接使用直流系統作為UPS的直流輸入，并且不需要具備充電功能;

(4)電力專用 UPS 的直流輸入端一般要求裝有反灌雜訊抑制器，如逆止二極管等，使 UPS 對直流母線的影響盡量小;

(5)UPS電源在帶滿全部設備后，應留有40%以上的供電容量。UPS在交流電失電后，不間斷電源供電維持時間不小于30分鐘。
