優比施變壓器的制造收拾制度流程化的，沒什么波瀾壯闊的，倒是優比施400KVA變壓器的一次裝機在客戶那里非同一般，云里霧里，是怎么一回事呢！且聽小編細細道來。無錫一海歸回國創業開間半導體器件，也算與電力電子行業相關的，生產的產品是IGBT功率模塊，榮總之前是在硅谷一家電力電子行業的器件公司工作的，他回到無錫與無錫合資建的半導體器件的生產設備、測試設備都是進口過來的，當然目前大  陸的差距還是不容置疑的，電壓都是三相208V。

說白了，這臺優比施400KVA變壓器是一臺降壓轉換器，要從國內的三相380V電壓降壓成三相208V，大家都明白容量等于電壓乘以電流乘以相位角的余弦。功率確定了，電壓確定了，通過這個優比施400KVA變壓器的電流就算出來了：400000/208/1.732=1110.32A；是1110安培！

電工常識是每平方毫米的銅電纜允許通過大電流是3~4個安培，如此算來，這臺優比施400KVA變壓器的輸出端的電纜至少要1110安培/4=277平方毫米的銅電纜規格才能符合要求，由于電纜的規格國標為120平方毫米；150平方毫米，185平方毫米，240平方毫米；選單組240規格顯然偏少，只能是選擇雙拼150規格。

優比施400KVA變壓器的進出線孔本來是設計在左右兩側或者從底部地溝里穿線，由于客戶的電纜線是通過橋架走線的，電纜的規格是YJV3*150+2，單根電纜的截面就有直徑900~1000毫米的大小，并且還是2根接在一個銅排上，整個變壓器外箱的高度只有1米5的高度，整根電纜想從左右兩面穿進優比施400KVA變壓器里在拐個彎接到離地1米2左右的高度真不是想得容易，實際根本就是無法實現的事兒。

對變壓器輸出端的線怎么接，有很多種聲音，其實都是紙上談兵，一回到雙拼150規格實際實施時都無功而返。

不管怎么接都得接上通電才行！改換大的機箱已經來不及了，等著通電。無計可施之后拿來切割機，把優比施400KVA變壓器機箱頂蓋切了500*800的一條槽，進出來直接從橋架上落到變壓器里，不用彎線了，變壓器的線是接好了，但線從空中下來且是懸空著的，重力的作用久而久之，銅牌有彎曲斷裂的風險，找來焊工做一個支架把重量固定在支架上，算是暫時沒有隱患了

通過這臺優比施400KVA變壓器的一次裝機，在現場干著急欲哭無淚的教訓后，再有客戶定制這種大容量，大電流的變壓器，我們?cè)谠O(shè)計前就要先詢問清楚，進線方式？進線位置？采用什么規格什么形式的線纜，把一次吃的苦先就預防處理好。

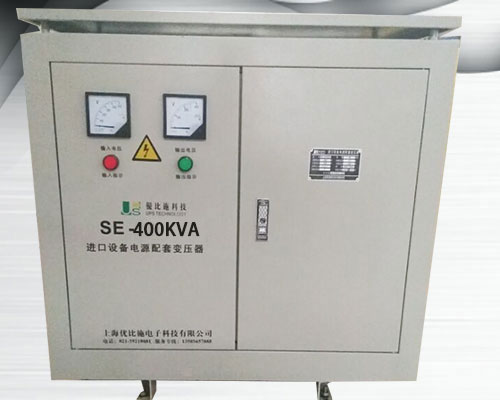

還是應了那句話，好兵是練出來的，好的變壓器是改出來的！優比施400KVA變壓器現在安裝好后，真的賞心悅目！服務咨詢電話：021-39218081/400-777-6028
