本案例是針對本特勒汽車系統（重慶）有限公司制定的S33060（60KVA）UPS不斷電系統(ON-LINE U.P.S.)解決方案，優比施設計的這套系統在多種情況下均能持續提供穩定的電源給重要負載使用，而且系統在不同狀況間的轉換，都不影響負載的運作。

不斷電系統(ON-LINE U.P.S.)性*能及優點性能及優點

壹、系統原理：

為不斷電系統（ON-LINE ）STATIC TYPE ，平常由市電整流供應蓄電池及經直流/交流變流器（INVERTER）或轉為發電機之備用電源，以維持不斷電。此變流器采用 I.G.B.T. P.W.M. 20 KHZ之 技術，市電中斷時，由蓄電池立刻供應變流器，以供特殊負載，中間不經過任何型式之轉換組件。

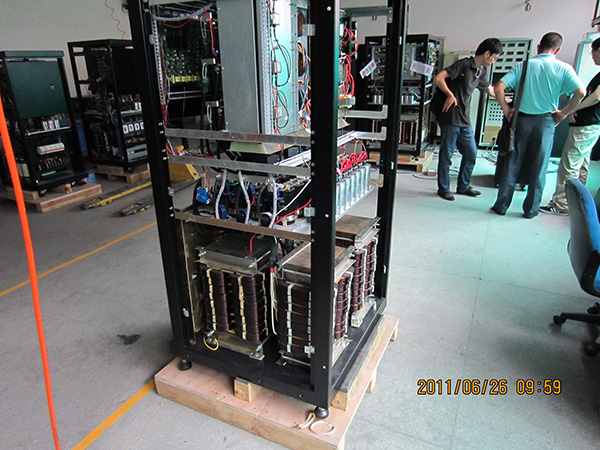

外觀：

（1）型式：主機與電池箱分開、易于日后保養檢修。

（2）散熱：強制風冷型，可靠壁安裝。

（3）安裝：輸入/輸出為下進線方式，前側固定。

系統運轉：

系統運作本系統的設計應使其在下列各種狀況下，均能持續提供穩定的電源給重要負載使用，而且系統在不同狀況間的轉換，都不影響負載的運作。

（1）當市電正常時，市電由每一整流器/充電器轉換成直流電，經由各自的變流器再度轉換成穩定的交流電平均分配供給負載使用，除供負載使用外，經整流穩壓后的直流電亦同時對電池充電，使電池組隨時維持在飽和充電的狀態。

（2）市電停電的狀況市電停電時，備用的電池組即自動放電，繼續供給變流器轉換成負載所需的交流電。

（3）市電恢復的狀況當市電停電再度恢復正常供電時，整流器/充電器將自動恢復INVERTER市電正常情況下運作，同時對電池組充電，所有的動作須由系統自動執行，且不會對負載有影響。

（4）旁路供電的狀況系統發生過載或功能異常狀況，靜態轉換開關須供應負載的輸出電源，自動轉換由旁路電源繼續供電，以達到不斷的要求，俟過載或異常狀態消  除后，靜態轉換開關應自動把負載由旁路電源回復到變流器供電，不得以人工手動開關操作。

（5）系統維護的狀況本系統需停機維護時，維護用旁路開關應能將UPS的零組件包括整流器/充電器、變流器、靜態轉換開關等自市電及負載隔離，此時即能執行維護的工作，不會影響負載的運作。

（6）電池組維護的狀況本系統需附有電池組斷路器，當電池組要維護時，打開本電池組斷路器使電池組和UPS系統隔離，以確保維護人員，當電池組切離維護時，本UPS系統仍能正常運轉不影響負載的運作。

（7）電子零組件采固態組件，半導體組件之散熱片不帶電，以確保人員且系統之所有材料零組件，須是現行市面上仍在生產的全新產品，除非因測試而使用過之外，須未使用過。

特性要求：

（1）UPS設備具有手動轉接開關（MANUAL BYPASS SWITCH），以供故障切離或裝置修護使用。

（2）UPS之開關具備自動自我檢測之各項功能，具單鍵開機（ONE-TOUCH ）自動運轉功能，任何誤觸動作均不引起UPS之故障損壞。

（3）中文智能型LCD顯示。

（4）I.G.B.T.  P.W.M.  20KHZ 變流器技術。

（5）獨  立充電機設計可適合鉛鈣免加水及鎳鎘（NICA）電瓶或長時間之停電。

（6）主線路之變壓抗流圈（CHOKE）皆采用H.級絕緣。

（7）可承受滿不平衡負載且可持續使用。（三相）

（8）具20筆電源異常記憶并可供查詢。

一般說明：

（1）整流器/充電器的交流輸入電源，須經由NFB保護，同時其整流電橋，具有過載保護及噪聲濾波器之設計，和半導體()熔絲保護。

（2）整流器/充電器的容量應符合下列的需求，即在輸出滿載的情況下，能于10小時內將電池的容量重新充電至飽和電量的0.95以上。

（3）變流器以I.G.B.T. P.W.M. 20KHZ之高科技技術，將直流電源轉換成穩定可靠的交流電源。

（4）在穩定轉換時，變流器的電壓穩定不超過±0.01。

（5）靜態轉換開關是用以切換負載電源，可由變流器轉換至旁路電源，或由旁路電源轉回變流器，在轉換時得使負載電源產生任何中斷或干擾負載操作。

（6）在變流器有超載狀況時，靜態轉換開關自動把負載自變流器轉換至旁路電源，若本超載情況消失，則能自動再轉換由變流器供電，不得再由人工重置（RESET）操作。

（7）自動旁路及逆向靜態轉換開關切換時間應小于2MS。

（8）當UPS系統需要維護時，系統內部的全部模塊（MODULE），均能自市電與負載切離，改由旁路電源繼續供電，以執行維修或調整的工作，當系統測試維修完成后，又能恢復不斷電系統供電。上述的切離及恢復等切換動作，采用先投入后切離的方式，均不得影響負載的運作。
