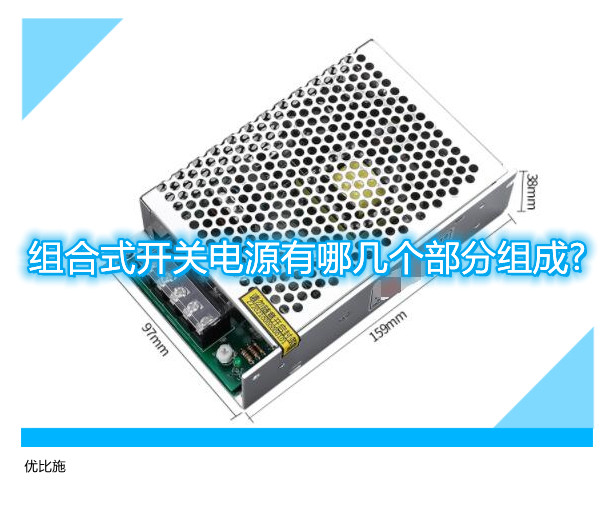

組合式開關電源是一種能夠同時輸出多組電壓的開關電源，它的組成與其他開關電源不同，不同的組成決定了此組合開關電源的作用性，此種產品在生產之前就以設定好。組合式開關電源組成其實就是模塊化電源，進行并接一起，下面我們就說下開關電源的組成。

開關電源主要由哪些部分組成?

開關電源由全波整流器、開關管Vi、激勵信號、續流二極管VD、儲能電感和濾波電容C組成.其實開關電源的核心部分是直流變壓器。這里我們解釋DC轉換器和逆變器如下。

逆變器，是一種將DC轉換成交流電的裝置。逆變器廣泛應用于由電平或電池組成的備用電源。DC轉換器是將DC轉換成交流，然后將交流轉換成DC的設備。

該裝置廣泛應用于開關穩壓電源。DC轉換器可用于將DC電源電壓轉換成具有不同極性和值的各種DC電源電壓。

開關電源由主電路，控制電路，檢測電路和輔助電源組成。

1.主電路

沖擊電流限制：限制電源接通瞬間輸入側的沖擊電流。

輸入濾波器：其作用是過濾電網中存在的雜波，防止本機產生的雜波反饋到電網中。

整流濾波：電網交流電源直接整流成更平滑的DC電源。

逆變：將整流后的直流電變?yōu)楦哳l交流電是高頻開關電源的核心部分。

輸出整流濾波：根據負載要求提供穩定可靠的DC電源。

2.控制電路

一方面，將輸出端的采樣與設定值進行比較，然后控制逆變器改變其脈沖寬度或脈沖頻率，使輸出穩定;另一方面，根據測試電路提供并由保護電路識別的數據，提供控制電路對電源實施各種保護措施。

3.檢測電路

提供保護電路運行中的各種參數和各種儀表數據。

4.自備供電設備

實現電源的軟件(遠程)啟動，為保護電路和控制電路(如PWM芯片)供電。
