在線式ups電源我們都知道他的優勢是什么，對于整流和逆變來說我們可以適當了解下原理，這樣對于我們理解在線式ups電源會更有幫助，在選擇ups電源的時候可以針對實際需求進行選擇，其實對于在選購上可以直接咨詢我們優比施廠家進行采購，專業廠家直接對接服務更放心。

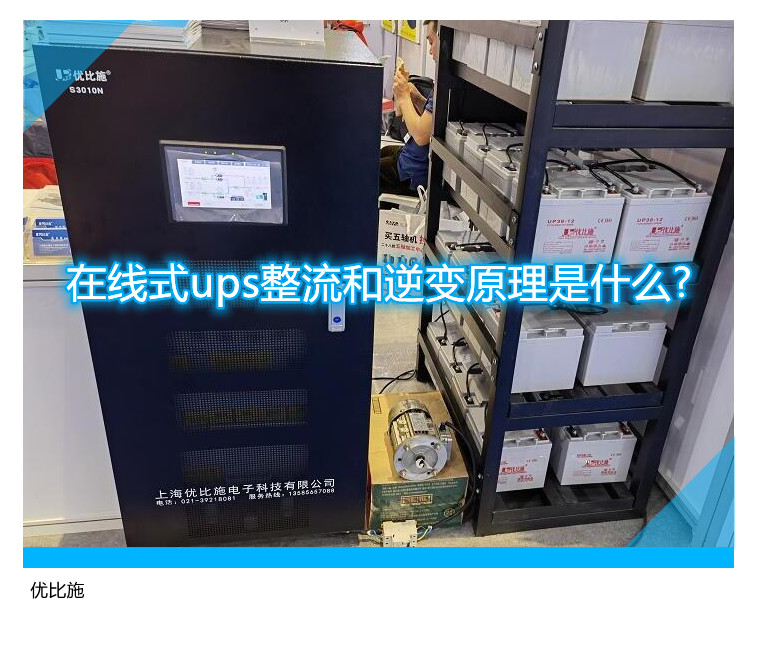

在線式ups整流和逆變?cè)恚?

一、整流器基本原理：

以三相全橋整流器為例。對于中大功率UPS，一般采用晶閘管整流電路完成前期整流。由于輸入電流不連續，功率因數低，變換器需要在輸入側加入LC二階濾波器，使濾除電流產生諧波，增加了變換器的體積和成本。另一種形式采用IGBT和功率二極管組成維也納整流器拓?fù)?，保證輸入的高功率因數。

可控硅整流電路一般有6脈沖和12脈沖整流。闡述了可控硅整流的原理，采用了三相可控硅全橋整流電路的6脈波整流器。

12脈沖整流器中使用了兩個6脈沖整流器，其中一個6脈沖整流器的輸入經過了一個30度相移變壓器。如圖3-2所示，圖中的“負載”是指“電池和逆變器”。

二、變頻器的基本原理

逆變器是將直流電能(電池、蓄電池)轉換成交流電(一般為220v50HZ正弦或方波)。一般來說，逆變器是將直流電(DC)轉換成交流電(交流)的裝置。它由逆變橋、控制邏輯和濾波電路組成。

1.SPWM波

UPS逆變器輸出功率管的控制方式一般采用SPWM(正弦波脈寬調制)方式;通過調節脈沖寬度和控制占空比來實現輸出電壓的穩定。下圖是SPWM波的產生過程。

2.全橋逆變器

工作原理：在SPWM信號的控制下，逆變電路的兩個主功率管互補導通，從而在橋臂中點得到寬度和幅度相同的正負極性方波。該波通過LC濾波器濾除諧波后可以輸出正弦波。

簡單地說，逆變器是一種將低壓(12或24伏或48伏)DC轉換成220伏交流電的電子設備。因?yàn)槲覀兺ǔ０?20伏交流電轉換成DC使用，而逆變器卻有相反的效果，因此得名。

我們處在一個‘移動’的時代，移動辦公、移動通訊、移動休閑娛樂。在運動狀態下，人們不僅需要電池或蓄電池提供的低壓直流電，還需要我們?nèi)粘－h(huán)境中不可缺少的220v交流電，逆變器就能滿足我們的需求。
